Cap termostatic incalzire pardoseala

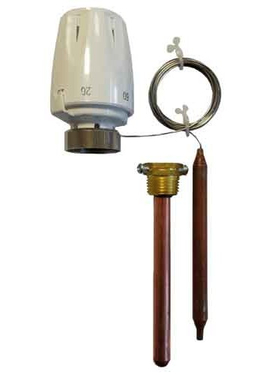

Sistem control temperatura incalzire in pardoseala - Cap termostatic cu senzor de contact

Cu capete termostatice, puteti obtine caldura necesara in fiecare camera - in timp ce economisiti energie! Capetele ergonomice ale termostatului sunt disponibile in alb sau crom si se incadreaza in orice interior. Au o suprafata neteda, usor de curatat si sunt potrivite pentru utilizare in interior, unde exista o cerere mare de aplicatii fara germeni si fara praf.
Capetele termostatice sunt disponibile cu conexiuni cu surub sau cu clema si au un limitator de temperatura si o ajustare a punctului de referinta pe capacul manual.

Supape termostatice: pentru ce sunt si cum functioneaza

O supapa termostatica este o supapa a carei deschidere este proportionala cu diferenta dintre temperatura setata de utilizator la un senzor de temperatura numit cap termostatic si temperatura camerei masurata.

Scopul supapei termostatice este de a mentine temperatura camerei egala cu cea setata pe capul termostatic, astfel incat atunci cand temperatura camerei este egala cu temperatura setata, supapa este controlata pentru a se inchide.

4elements ofera solutii pentru a satisface toate tipurile de cerinte de reglare a caldurii in casa dvs.

La ce se foloseste o supapa termostatica?

Supapa termostatica permite:

• Verificarea disiparii caldurii sistemului pentru fiecare camera individuala.
• Echilibrarea automata a sistemului
• Extindeti intervalele de izolare termica ale sistemului.
• Controlul indirect al temperaturii de retur a sistemului de radiatoare.

Nu va faceti griji cu privire la supradimensionarea elementelor de incalzire, mai bine transformati acest lucru intr-un avantaj automat.

Principalele caracteristici ale corpului supapei sunt:

• valoarea kv (adica cata apa curge prin corpul supapei).
• Caderea maxima de presiune (necesara pentru a mentine supapa linistita).

Capetele termostatice difera in ceea ce priveste tehnologia senzorilor:

• Timp de reactie lung = incalzire numai prin conductie
• Lichid: timpi de reactie mai scurti = incalzire prin conductie si convectie
• Gaz: timp scurt de reactie = gazul este sensibil la caderile de presiune ridicate de pe supapa.

Circuite variabile de control al debitului pentru supape termostatice

Controlul debitului variabil asigura reglarea puterii de iesire prin influentarea fluxului care circula in sistem. in practica, acest tip de reglare se realizeaza prin instalarea unei supape termostatice pe fiecare element de incalzire. in raport cu un radiator cu o putere nominala de 1000 W, de indata ce sistemul de reglare trebuie sa reduca puterea furnizata, debitul scade brusc. In acest caz, nu exista nicio problema cu echilibrarea sistemului, deoarece regulatoarele amplasate pe fiecare element de incalzire regleaza debitul de apa, indiferent de ceea ce se intampla cu celelalte elemente de incalzire.

Acesta este un sistem excelent de termoreglare deoarece:

• Alimentarea este extrem de redusa (consum minim de energie si cost redus).
• Echilibrarea sistemului este garantata automat (daca nu apare instabilitate).
• Temperatura de retur scade, ceea ce incurajeaza utilizarea cazanelor cu condensare.

Exista mai multe moduri de a regla puterea de caldura din elementele de incalzire. Ne vom concentra pe analiza circuitelor care utilizeaza supape termostatice, cea mai moderna si eficienta solutie pentru controlul sistemelor de incalzire a radiatorului.

Functia principala a supapei termostatice

O supapa termostatica este un regulator al temperaturii corpului de incalzire pe care este instalat, afectand fluxul de apa care trece prin el.
Dopul supapei este controlat de expansiunea lichidului continut in cap / senzor. O crestere a temperaturii ambiante face ca amortizorul sa avanseze pana cand se opreste si inchide complet supapa la temperatura setata pe inelul de reglare. Astfel, elementul de incalzire nu va mai primi energie si, atunci cand temperatura camerei atinge punctul stabilit, se va raci complet.
Cand temperatura camerei scade din nou sub temperatura setata, supapa va incepe sa se deschida si apa fierbinte va circula din nou in elementul de incalzire, injectand caldura in camera pentru a contracara scaderea temperaturii.
Se poate considera ca supapa termostatica este un regulator de tip P, adica proporţional.
Aceasta inseamna ca puterea furnizata de elementul de incalzire va fi aproximativ proportionala cu diferenta de temperatura dintre valoarea dorita setata pe buton si valoarea reala simtita de cap.
Sistemele de incalzire trebuie sa fie echipate cu un sistem de reglare a caldurii termice care regleaza puterea de caldura catre mediu. In functie de nevoile contingentului: in mod ideal, caldura ar trebui furnizata numai acolo unde este nevoie si cand este nevoie.

Pe baza conditiilor unei camere frigorifice, la inceput supapa va fi complet deschisa, iar debitul radiatorul va fi la maxim, care se mai numeste „calculat”. Deoarece apa trece rapid prin radiator, in aceste conditii ramane fierbinte si intregul radiator ramane fierbinte: puterea transmisa este capacitatea maxima de proiectare si temperatura camerei creste.
Pe masura ce diferenta dintre temperatura setata pe inel si temperatura ambianta (care creste) scade.

Caracteristici tehnice ale capetelor termice pentru incalzirea prin pardoseala

• Deschiderea supapei - creste caderea de presiune peste clapeta
• Consumul de apa care circula in elementul de incalzire
• Temperatura de retur a corpului de incalzire
• Temperatura medie a corpului de incalzire (deoarece temperatura de curgere este constanta)
• Puterea radiata de elementul de incalzire.

La diferente mici de temperatura, supapa se deschide modest, iar un flux mic de apa in circulatie are timp sa se raceasca aproape complet cand trece prin elementul de incalzire. Temperatura de revenire scazuta rezultata (care tinde sa se apropie de temperatura camerei, adica aproximativ 20 ° C) determina temperatura medie scazuta a elementului de incalzire, deci puterea redusa radiata de elementul de incalzire, chiar daca suprafata si temperatura de intrare a acestuia raman constante.
La limita, daca puterea necesara camerei este cu adevarat modesta (de exemplu, la mijlocul sezonului), o cantitate foarte mica de apa care intra in radiator se va raci complet inainte de a ajunge la fundul radiatorului, unde temperatura apei se stabilizeaza in jurul temperaturii ambiante. in aceste conditii, partea superioara a radiatorului este fierbinte (la temperatura de alimentare), iar partea inferioara este rece (la temperatura camerei). De parca caloriferul se „micsoreaza” treptat.
Supapa termostatica este un regulator de temperatura de tip proportional. Afecteaza fluxul de apa care circula in radiator in asa fel incat sa reduca temperatura medie si puterea furnizata. Functionarea corecta a supapelor termostatice are ca rezultat o scadere brusca a debitului de apa care circula in sistem.

Presetarea supapei termostatice

Presetarea supapei consta in esenta in limitarea cursei de deschidere a clapetei supapei. Prin urmare, este necesar sa reglati pre-reglarea supapei astfel incat deschiderea maxima sa permita, cu un cap disponibil la supapa, sa circule debitul de proiectare. Din acest motiv, producatorii furnizeaza caracteristici ale debitului / caderii de presiune pe baza pozitiei presetate, de obicei indicata printr-un numar pe piulita inelara.
Datorita prereglarii corecte a sistemului in timpul pornirii la rece, debitul este distribuit imediat corect; puterea maxima posibila este preluata de la generator si temperatura sistemului creste treptat pe tot parcursul.
Pre-setarea nu trebuie sa fie precisa, deoarece este o masura care vizeaza exclusiv depasirea pornirii sistemului pe termen scurt. Dupa punerea in functiune completa, controlul este transferat automat la capetele termostatice.

Valoare presetata de capetele termice

Pe baza conditiilor de proiectare, se determina deschiderea supapei necesara pentru a circula debitul de proiectare.
Restul cursei de acceleratie este inutil, deoarece o crestere a debitului dincolo de capacitatea de proiectare are ca rezultat o crestere moderata a puterii radiatorului la suprafata, dar datorita utilizarii unui astfel de debit care poate dezechilibra serios sistemul.

Care sunt avantajele utilizarii fitingurilor de inalta calitate?

Nu are sens sa vorbim despre calitatea sistemului de aer conditionat (vara si / sau iarna) daca nu va permite sa reglati temperatura din camera dupa camera si sa o mentineti mult timp. Fluctuatiile de temperatura ambianta sunt daunatoare sanatatii si provoaca iritarea peretilor exteriori in timpul fazei de racire, cand sunt (aproape intotdeauna) insotite de condens (datorita scaderii temperaturii), mucegai si mirosuri neplacute.
Cea mai buna modalitate de a realiza o reglare corecta cu stadiul actual al tehnicii este de a utiliza supape termostatice de buna calitate pentru a regla temperatura in fiecare camera incalzita. In acelasi mod, nu are sens sa vorbim despre sistemele de economisire a energiei si de condensare fara utilizarea unor supape termostatice (sau a altor dispozitive echivalente din punct de vedere functional), doar pentru urmatoarele motive: supapele termostatice va permit sa obtineti si sa va stabilizati in fiecare camera , indiferent de altele, temperatura optima pentru confort, chiar daca se asteapta utilizarea camerei in timp.
Utilizarea corecta a supapelor termostatice va permite sa controlati temperatura de retur si sa utilizati condensul chiar si in sistemele de radiatoare vechi, care dobandesc caracteristici confortabile comparabile cu cele ale sistemelor de panouri, ramanand din punct de vedere functional mai flexibil si mai ieftin de controlat.

Consum foarte mic de apa si electricitate.

Supapele termostatice permit recuperarea oricarui tip de debit liber, atat intern cat si extern, cu economii suplimentare de combustibil.

Spatiu de locuit mai confortabil

Setul termostatic (format din corpul supapei si capul termostatic) va permite sa reglati temperatura din fiecare camera, alegand diferite niveluri de incalzire in camere diferite, in functie de nevoile dvs. Fiecare casa are camere mai calde si mai reci datorita pozitiei lor in raport cu soarele sau alte surse de caldura in afara de calorifer (aragaz, camin de foc etc.).

Cu ajutorul supapelor termostatice, se va putea controla si regla temperatura camerei, tinand cont de toti acesti factori. Supapele sunt foarte utile, mai ales in cazul unui condominiu cu sistem de incalzire centralizat, unde fiecare apartament are nevoi diferite.

Supapele termostatice instalate pe radiatoarele dvs. sunt reduse de la zero la cinci. Fiecare numar corespunde temperaturii ambiante maxime. Un simbol asterisc sau fulg de zapada corespunde pozitiei antigel.
Valoarea corespondentei dintre numarul de pe butonul gradat si temperatura ambianta variaza si depinde de aplicatia specifica si de setarea din fabrica a supapei. Prin urmare, nu este posibil sa se atribuie o anumita temperatura a camerei unui numar. Este recomandabil sa experimentati pana cand valoarea dorita este gasita pentru camera dvs.

Exemplu: daca doriti sa aveti caldura maxima disponibila, trebuie sa setati capul termostatic la numarul 5 (complet deschis). Majoritatii oamenilor le este convenabil sa-si seteze capul la 3/4.

Capul termostatic actioneaza asupra supapei prin deschiderea sau inchiderea acesteia pentru a atinge temperatura camerei dorita. Cand se atinge temperatura necesara, capul termostatic regleaza supapa si, prin urmare, fluxul de apa fierbinte care intra in radiator. Incalzitorul va relua alimentarea cu caldura imediat ce temperatura scade sub valoarea setata.

Veti simti ca suprafata incalzitorului este fierbinte in partea de sus si rece in partea de jos. Aceasta inseamna ca radiatorul functioneaza corect.
Capul termostatic este sensibil la temperatura la care este instalat. Orice sursa de caldura (cum ar fi cuptoare sau sobe), perdele, mobilier, capace pentru radiatoare, rafturi si orice lucru care interfereaza cu circulatia normala a aerului in apropierea radiatorului poate interfera cu functionarea corecta, regula de baza este sa mentineti capul termostatic cat mai liber posibil.

Cinci reguli de aur pentru utilizarea corecta a capetelor termostatice

1. Scoateti capacele radiatorului.

2. Inchideti supapa (setata la 1 sau „fulg de zapada”) cand schimbati aerul din incaperi, lasand ferestrele si caloriferele deschise, ceea ce risipeste multa caldura.

3. Inchideti obloanele seara pentru a nu risipi inutil caldura.

4. Vara, lasati capul pus la 5 pentru a evita acumularea de calcar si infundarea ulterioara.

5. Lasati supapa 1/2 in incaperi neutilizate sau daca incaperile sunt goale timp de cateva zile.
