Momentul de torsiune, sau cupla pentru pompă

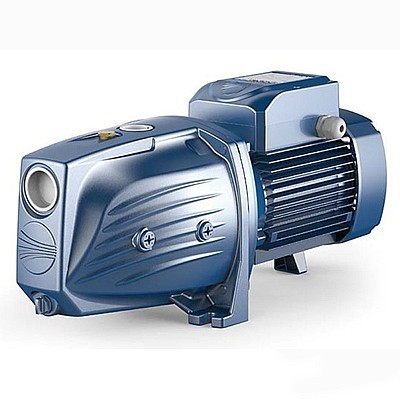

Pompa și motorul electric sunt elementele de bază ale unui "echipaj" reușit atunci când interacționează cu apă pentru diverse scopuri (pompare, aspirare, crearea presiunii etc.). Cu toate acestea, pentru a funcționa cu succes împreună, este nevoie de un mic, dar esențial element - cupla.
De ce sunt necesare cuplajele pentru pompe
Este cupla care asigură o conexiune sigură și transferul cuplului dintre pompa și arborii motorului. Cu toate acestea, are și alte funcții importante, inclusiv reducerea vibrațiilor dintre elemente și a sarcinilor în timpul pornirii și impactului, protejând astfel motorul în situații critice (blocarea pompei). Prin urmare, la alegerea sa, se ghidează după următoarele parametri:
- tipul pompei;
- factorul de vibrații;
- factorul de concentricitate;
- puterea și frecvența de rotație;
- unghiurile dintre arbori (prezența, frecvența schimbării);
- reglarea rigidității cuplării;
- posibilitatea de deconectare rapidă.
Producția modernă de echipamente de pompare utilizează diferite tipuri de cuplaje, care diferă într-o serie de parametri, inclusiv materialul de fabricație, tipul construcției cuplajului și multe altele. Să analizăm principalele tipuri de cuplaje pentru pompe.
Tipuri și modele de cuplaje pentru pompe
- Cuplaj hidraulic. Unul dintre cele mai costisitoare tipuri de cuplaje. Principiul cheie de funcționare - transmiterea rotației printr-un lichid de lucru (cum ar fi ulei), ceea ce rezolvă o serie întreagă de sarcini: transmiterea cuplului fără contact mecanic direct, reglarea frecvenței de rotație a arborilor, capacitatea de a se adapta rapid la condiții pentru a schimba parametrii pompei. Domeniul de aplicare potențial include pompele de alimentare pentru sistemele de încălzire și altele.
- Cuplaj magnetic. Principiul de funcționare este similar cu cel al cuplajului hidraulic. Principala sa avantaj este asigurarea etanșeității maxime în interiorul pompei, ceea ce este deosebit de important pentru echipamentele de pompare utilizate în industria chimică și petrochimică, unde este necesară pomparea lichidelor chimice sau toxice. Cu un cuplaj magnetic, este posibil să înlocuiți unitatea de acționare fără demontarea pompei.
- Cuplaj lamelar. Caracteristica sa de proiectare constă într-un set de elemente elastice din metal care leagă cele două jumătăți ale cuplajului; cuplul de rotație este transferat prin plăcile structurale subțiri. Datorită structurii sale lamelare, acest tip de cuplaj are unul dintre cele mai scăzute niveluri de vibrații, reducând astfel uzura și necesitatea întreținerii tehnice.
- Cuplaj cu dinți. Una dintre principalele sale destinații este compensarea rigidă a deviației unghiulare. Potrivit pentru arborii cu deviere unghiulară. Este format din două jumătăți de cuplaj (dinții în exterior) și o buclă (dinții în interior). Nu conține elemente elastice. Momentul de rotație ridicat: până la 63,000 N•m. Intervalul de temperatură de funcționare este cuprins între -25°C și +80°C. Proprietăți speciale - rezistența la anumite tipuri de substanțe (ungere, hidroizolare). Asamblarea este simplificată.
- Cuplaj buclă și deget. Este format din două jumătăți de cuplaj conectate cu "degete" metalice; "degetele" sunt echipate cu manșoane din cauciuc pentru a crește elasticitatea și amortizarea. Datorită structurii sale, cuplajul cu buclă și deget poate rezista cu ușurință la atât compresiuni lungi, cât și suprasarcini pe termen scurt. Este unul dintre cele mai populare tipuri, datorită costurilor relativ scăzute, a opțiunii de înlocuire a pieselor supuse uzurii și a designului accesibil.
