Recomandări pentru montaj și conectare a convectoarelor încorporabile TECHNO.

RECOMANDĂRI GENERALE

Montarea unui convector trebuie efectuată de personal calificat al unei organizații de montaj în conformitate cu cerințele SP 73.13330 și ghidul de montaj al convectoarelor Techno. După finalizarea montării, trebuie efectuate teste ale echipamentului montat, cu întocmirea unui raport.

• Materialele și calitatea conductelor pentru furnizarea agentului termic în convector trebuie să corespundă SP 73.13330. Convectoarele sunt recomandate a fi utilizate doar în sisteme de încălzire cu pompe.

• Înainte de montarea convectorului, trebuie îndepărtat materialul de ambalare al dispozitivului de încălzire și a kitului de montare, cu excepția filmului de pe grilă. Grila trebuie eliberată de materialul de ambalare după finalizarea montajului convectorului.

• Lungimea maximă a carcasei complete este de 2400 mm. Carcasele mai lungi de 2400 mm sunt asamblate din mai multe secțiuni și sunt conectate una la alta prin șuruburi prin nituri filetate. Schimbătoarele de căldură sunt conectate unele la altele cu ajutorul șarurilor din tubul ondulat și a garniturilor de etanșare. La montarea convectoarelor, grila decorativă trebuie să fie conectată una lângă cealaltă, fără rosturi sau dezechilibre.

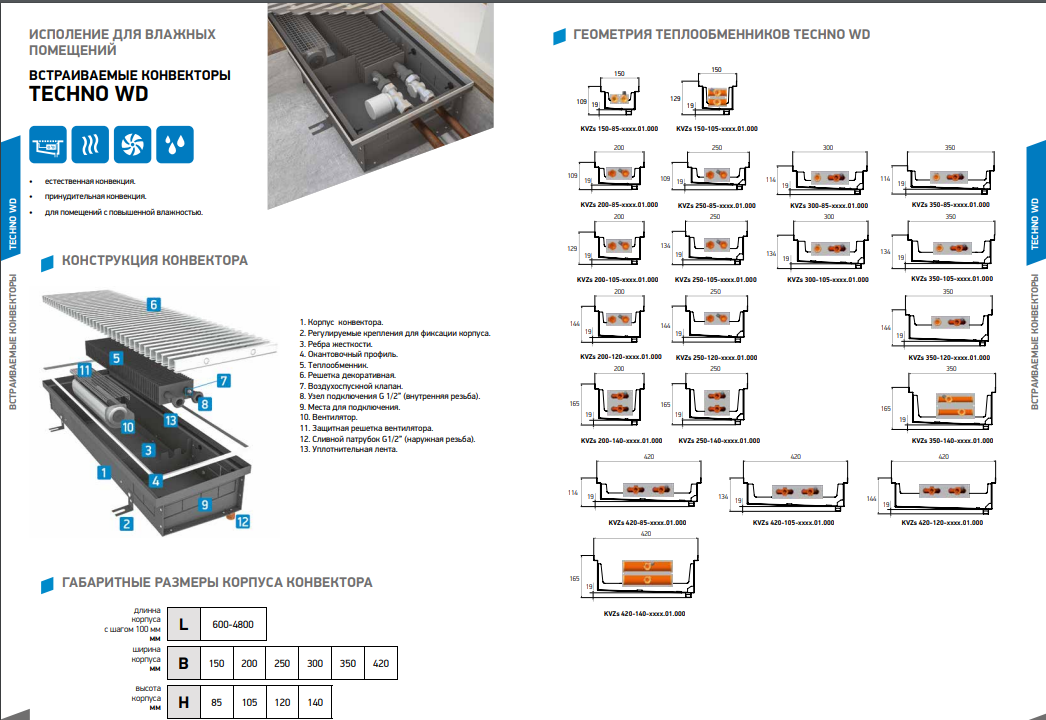

• Carcasa convectorului trebuie instalată strict orizontal în nisa realizată în podea, adâncimea și lățimea acesteia depinzând de înălțimea și lățimea carcasei (vezi fig.1). Înălțimea nisei trebuie să fie egală cu înălțimea carcasei convectorului plus 10-30 mm; lățimea nisei trebuie să fie egală cu lățimea convectorului plus 50-100 mm.

• Carcasa convectorului cu montare în podea este instalată cu ajutorul unui nivel de construcție, a consolelor și, dacă este necesar, a dispozitivelor de reglare a înălțimii. Convectorul poate să fie sau să se afle sub nivelul podelei, la cel mult ±1 mm.

• Distanța recomandată de la fereastră este de 80-200 mm.

• Schimbătorul de căldură din carcasă trebuie să fie poziționat lângă suprafața rece (fereastră, perete).

• În timpul conexiunilor hidraulice, trebuie să se utilizeze chei pentru a menține ștecherul schimbătorului de căldură pentru a nu-l deteriora. Dacă este necesar, schimbătorul de căldură poate fi mutat câteva alete de-a lungul capacului pentru ușurința montării. Schimbătorul de căldură trebuie ridicat strict paralel cu partea de jos a carcasei de pe ambele părți. Dimensiunea conexiunilor schimbătorului de căldură la rețea este G1/2”- B (filet intern).

• Pentru modelele cu scurgere (WD), trebuie conectată la teava de drenaj o conductă de scurgere, prin care condensul sau apa care a intrat în carcasă vor fi evacuate. • Pentru modelele Air, trebuie conectate la teava convectorului conductele de aer din sistemul de ventilație.

• Garniturile de etanșare utilizate în producția și montajul dispozitivelor de încălzire pentru a asigura etanșeitatea conexiunilor trebuie să reziste la temperatura agentului termic mai mare decât temperatura maximă de funcționare (1300 C) cu 100 C.

• La intrare/ieșirea convectorului, poate fi instalată o armatură de închidere-reglare. Supapele termostatice cu cap termostatic instalate nu pot îndeplini funcția de armatură de închidere. Este interzisă utilizarea supapelor termostatice fără a instala traverse în sistemele de încălzire cu un singur tub din clădirile cu mai multe etaje.

• Trebuie verificată corectitudinea montării dispozitivului în înălțime și nivelul conexiunilor hidraulice.

• Înainte de turnarea cu beton, convectorul trebuie fixat cu siguranță cu ancoraje pentru a preveni deplasarea verticală.

• Dacă este necesar, se realizează izolarea termică a conductei de alimentare și a conductei de retur, precum și a carcasei convectorului din exterior.

• Pentru a evita intrarea betonului (în interiorul carcasei), orificiile tăiate neutilizate pentru conectare trebuie să fie sigilate cu bandă adezivă pe exterior, iar partea superioară a convectorului este recomandat să fie acoperită cu o placă de montaj.

• Spațiul gol în jurul convectorului trebuie umplut cu beton. Apoi, pardoseala este așezată. Nu este permis ca carcasa convectorului să fie supusă sarcinilor de jos.

• După finalizarea lucrărilor de finisare, convectoarele trebuie curățate temeinic de resturile de construcție și alte impurități.
