Robineti de Trecere cu Ventil

Robinet de trecere cu ventil folosit in sisteme de apa calda si rece, ca robinet de inchidere

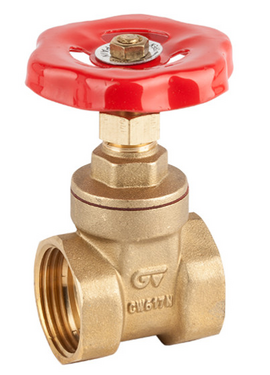

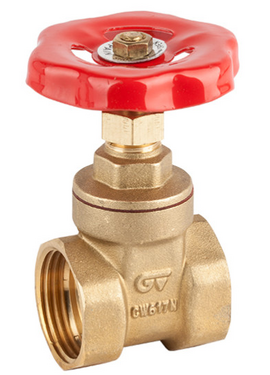

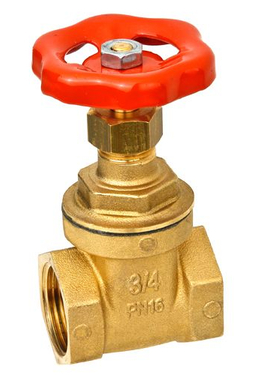

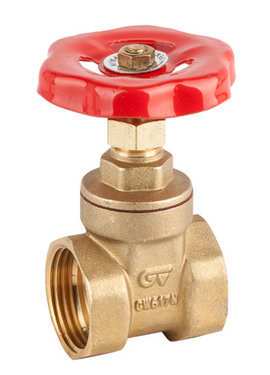

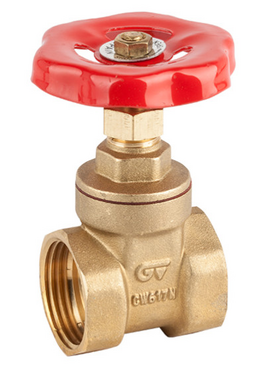

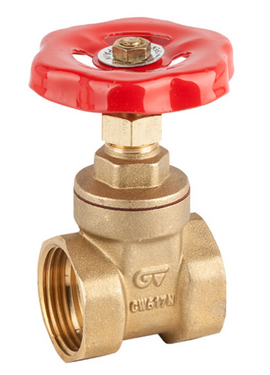

Robinetele din alama cu filet feminin pe ambele parti si roata de mana din fonta vopsita. Supapa functioneaza fara etansari si poate fi utilizata pentru apa calda pana la 120 ° C. Exista o placa metalica in partea superioara a rotii, care indica directia de rotatie pentru deschidere si inchidere. Roata permite deschiderea si inchiderea supapei din alama foarte usor si incet, evitand astfel caderile bruste de presiune in linie. Cu toate acestea, spre deosebire de supapele cu bila, este imposibil sa se judece cat de deschisa este supapa. Directia de curgere a mediului (de exemplu, apa) poate fi bidirectionala. Roata de mana pentru apa fierbinte este de obicei colorata in rosu, iar pentru apa rece este albastra.

Firele sunt filete de teava utilizate in mod obisnuit la ambarcatiuni. Filetele sunt etansate cu o banda de etansare sau cu spuma de etansare. Filet interior cilindric / paralel.

Atunci cand este utilizat in locuri cu apa clorurata, de exemplu intr-o piscina sau in contact cu apa sarata, poate aparea asa-numita dezincificare a alamei, in care zincul este indepartat din alama si ramane un buretele poros de cupru. Aceasta problema poate aparea la toate armaturile din alama. Nu se recomanda utilizarea unei supape de alama in aceste zone.

Caracteristici ale robinetelor pentru apa calda si rece

- Potrivit pentru apa rece si fierbinte
- Alama potrivita pentru apa potabila
- Fara rugina si coroziune
- Durabil
- Domeniu de presiune de pana la 16 bari

Un robinet de retinere este o supapa care este de obicei utilizata pentru a deschide sau inchide complet intregul orificiu al unei tevi. O supapa inchisa poate, de exemplu, permite lucrari de intretinere a armaturilor din aval. Spre deosebire de o supapa, un robinet pentru conducta de apa nu este utilizata pentru a regla debitul, ci doar pentru a deschide sau inchide complet debitul.

Supapele sunt conectate ferm la conductele de incalzire din cupru, otel inoxidabil, otel sau plastic.

Valvele pentru tevi - cum functioneaza

Valva controleaza fluxul mediului ridicand supapa (deschisa) si coborand supapa (inchisa). O caracteristica distinctiva a valvei este o trecere libera dreapta, care determina pierderi minime de presiune peste valva. Orificiul liber de pe valva permite, de asemenea, trecerea razuitorului la curatarea conductelor, spre deosebire de valvele fluture. Valvele sunt disponibile in mai multe modele, inclusiv diferite dimensiuni, materiale, temperaturi si presiuni.

Valvele pentru tevi sunt in general putin mai ieftine decat supapele cu bila de aceeasi dimensiune si calitate. Acestea functioneaza mai incet decat valvele cu un sfert si sunt destinate aplicatiilor in care supapa nu functioneaza frecvent, cum ar fi supapele de retinere. Valvele trebuie utilizate fie complet deschise, fie complet inchise si nu pentru a regla debitul. Valvele automate sunt disponibile fie cu dispozitive de actionare electrice, fie pneumatice, insa valvele manuale sunt rentabile, deoarece sunt utilizate mai rar.

Principalele componente ale unei valve sunt corpul, sezutul, supapa, tija, capota si actuatorul. Mecanismul de baza al functionarii este simplu. Rotirea rotii manuala roteste tija, care deplaseaza valva in sus sau in jos a firului. Pentru a deschide / inchide complet valva este necesara mai mult de o rotatie de 360 °. Ridicand clapeta din calea de curgere, supapa se deschide. Cand surubul este coborat in pozitia inchisa, gaura se inchide, ceea ce face ca surubul sa se inchida complet.

Proiectare si tipuri de valve pentru tevi

Valvele vin intr-o mare varietate de modele, fiecare folosind o tehnologie diferita pentru a se potrivi cerintelor diferite ale aplicatiei.

Valve de poarta pana pentru tevi

Cele mai multe valve sunt in forma pana si stau pe doua sezuturi inclinate. in plus fata de forta principala generata de presiunea fluidului, forta mare de incastrare pe sezut generata prin strangerea tijei ajuta la etansare. Mufa in forma de V nu se lipeste de sezut in cazul unei scaderi mari de presiune a fluidului si are o durata de viata mai lunga datorita unei „frictiuni” mai mici fata de sezut.

Valve de poarta glisanta paralela pentru tevi

Valvele pot fi, de asemenea, paralele atunci cand supapa este plana si sezutele sunt paralele. Valvele paralele utilizeaza presiunea si pozitionarea liniei pentru a asigura o etansare buna. Valvele de poarta plate sunt impartite in doua parti si au un arc in mijloc. Arcul impinge piesele pe sezut pentru o etansare mai buna. Datorita designului lor intern, valvele de poarta paralela au un avantaj de siguranta la temperaturi mai ridicate. La valvele de poarta pana, efortul compresiv suplimentar de pe sezut poate duce la lipirea termica si restrictionarea deschiderii valvei datorita expansiunii.
