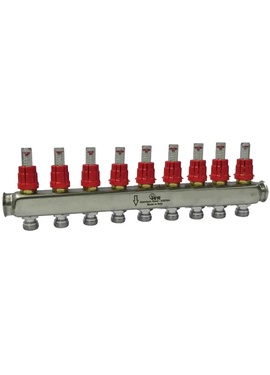

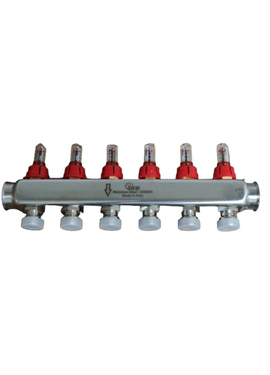

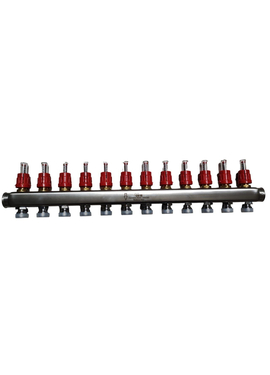

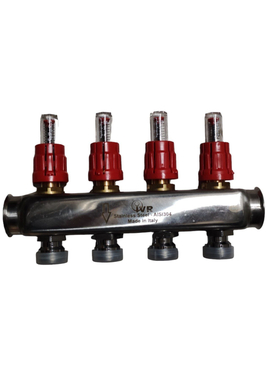

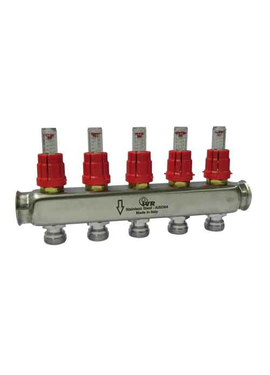

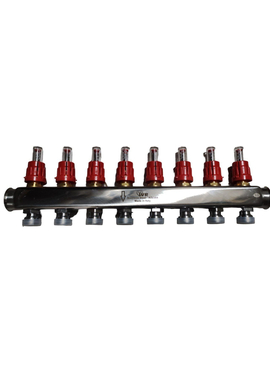

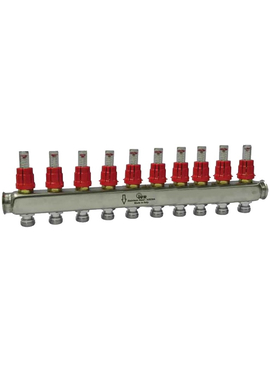

Коллекторы с расходомерами для теплого пола

Коллекторы для водяного теплого пола с расходомерами которые позволяют измерить расход теплоносителя в каждом контуре в насосно-смесительной группе

Коллектор теплого пола выполняет одну из ключевых функций в системе отопления. Из прошлых материалов мы узнали что такое коллектор отопления, принципы работы, правильная установка коллектора теплого пола, количество нужных контуров для правильного обогрева помещения. Чуть ниже мы вас ознакомим с расходомерами для коллекторов теплого пола.

Что такое расходомер для коллектора теплого пола?

Расходомер, также известный как ротаметр, является основным оборудованием, обычно используемым в различных отраслях промышленности. Помогает измерять различные типы агентов - как жидких, так и газообразных. Расходомеры - особенно важные устройства для систем отопления. Они используются в системах теплых полов, а также в коллекторах радиаторного отопления.

Как работает расходомер для коллектора теплого пола?

Принцип работы расходомера тесно связан с его конструкцией. Его основным элементом является коническая труба, так называемая измерительная (расходная) труба. Он наполнен агентом. В случае систем центрального отопления - это вода. Еще один важный элемент ротаметра - это поплавок, расположенный внутри трубки. Благодаря этому вы можете легко узнать значение силы, воздействующей на элемент.

Как считать значения, показанные расходомером?

Расходомеры, устанавливаемые у коллекторов систем отопления, имеют четкую шкалу, нанесенную на расходомерную трубку. Поплавок внутри плавает вверх или вниз до определенного уровня. Благодаря этому вы можете прочитать объемный расход - это значение, указанное на шкале. Имейте в виду, что для того, чтобы показывать точные значения, расходомер должен быть установлен правильно, а его элементы - трубка и поплавок - должны быть исправными.

Расходомеры - доступные типы для коллекторов теплого пола

Расходомер используется в различных отраслях промышленности. В зависимости от предполагаемого использования на рынке можно найти разные модели. Принято классифицировать устройства по типам пластика, стекла и металла. Конкретный материал является ключевой характеристикой для параметров системы, в которой используется расходомер.

Какие расходомеры выбрать?

Перед выбором расходомера следует обратить внимание на несколько аспектов. В первую очередь учитывайте давление и температуру - иными словами, условия, в которых устройство будет работать. Основной принцип гласит:

Стеклянные ротаметры могут работать в местах, где температура не превышает 80 ° C, а максимальное давление составляет 20 бар.
Пластиковые расходомеры хорошо работают при температуре до 110 ° C и давлении до 30 бар.
Металлические ротаметры являются наиболее прочными и могут использоваться везде, где давление достигает 40 бар, а температура достигает 300 ° C.
Указанные давление и температура - не единственные факторы, которые следует учитывать при покупке расходомера. Также желательно указать диапазон шкалы измерений. Другими ключевыми элементами являются размер устройства. Следовательно, расходомер - это устройство, которое следует устанавливать индивидуально по всем упомянутым выше аспектам. Это важный момент, который повлияет на правильное функционирование устройства.

Установка расходомера воды для коллектора

Перед началом процесса установки настоятельно рекомендуется внимательно проверить, не сломан ли расходомер. Для этого проверьте состояние расходомерной трубки, а затем проверьте, движется ли поплавок должным образом. Если все хорошо - можно приступать к установке.
Выберите место для установки расходомера - это должно быть место без вибрации. Это может нарушить работу коллектора. Течение по трубе должно быть снизу вверх. Установите расходомер в вертикальное положение. Это важно, так как даже небольшой наклон может привести к неверным значениям.
К каждому устройству обычно прилагается руководство - рекомендуется прочитать его перед использованием расходомера.

Как обслуживать и чистить расходомер для теплого пола?

Регулярное обслуживание расходомера может повлиять на четкость значений, отображаемых на расходомерной трубке. Процесс очистки не очень сложен и может проводиться водой с разбавленным моющим средством. Если это не делалось долгое время, возможно, потребуется разобрать элемент.
Помимо чистки следует также проверить техническое состояние коллектора. Основная проверка заключается в проверке герметичности соединений. Также необходимо проверить трубку и поплавок. Если вы заметили какие-либо признаки утечек или неисправностей - подумайте о замене коллектора.

Сколько стоит расходомер?

Цена на такое оборудование, как расходомер, зависит в основном от конкретной модели. Популярные устройства, применяемые в теплых полах, не очень дороги.
