Комплектующие и запчасти для коллекторов - коллекторные шкафы, фитинги и сервоприводы
Большинство современных тепловых систем, независимо от используемой технологии, оснащены коллектороми, при этом коллектор является элементом системы, который принимает теплоноситель - воду, перераспределяя ее по различным контурам системы, которые достигают различных сред.
Обычно коллектор имеет цилиндрическую конструкцию с несколькими ответвлениями, каждое из которых имеет свой перехват, аналогичный общему перехвату самого коллектора; почти все коллекторы металлические, изготовлены из железа или сплавов с медью или алюминием, а также пластиковые коллекторы имеются в продаже.
Коллектор теплого пола - это система, которая распределяет теплую воду в каждую зону. Они подключают трубопроводы теплого пола к источнику тепла, подавая воду нужной температуры либо из бойлера (через смесительный клапан), либо из теплового насоса, направляя ее в каждую трубку с правильным расходом.
Коллекторы для теплого пола могут управлять несколькими зонами одновременно, позволяя нагревать каждую зону до разной температуры в зависимости от желания пользователя.
Компоненты коллектора теплого пола
Расходомер - показывает текущий расход для зоны и настраивается с помощью клапана регулировки расхода. Требуемый расход рассчитывается в процессе проектирования и отображается на чертежах.
Датчик температуры подачи - показывает как подается теплая вода, температура которой отображается на указателе температуры подачи.
Регулировка потока - клапан регулировки потока просто позволяет пользователям регулировать скорость потока, проходящего через каждый контур.
Манометр: манометр находится на направляющей коллектора обратной линии подачи и используется для оценки давления во время испытания.
Клапан заполнения и слива: клапан заполнения и слива используется для первоначального заполнения и слива системы теплого пола.
Приводы: привод действует как заслонка для открывания и закрывания, чтобы вода могла проходить через каждый контур. Привод управляется соответствующим зонным термостатом.
Отвод воздуха с ручным управлением - позволяет удалять воздух из системы теплого пола.
Датчик температуры обратки - позволяет оценить разницу температур между подающей и обратной магистралью.
Главный запорный клапан - используется для изоляции коллектора во время первоначального наполнения и обслуживания.
Установка коллектора теплого пола
При установке коллектора теплого пола необходимо выполнить ряд шагов, чтобы обеспечить эффективную работу системы. Прежде всего, контуры необходимо подключить к источнику тепла (котлу или тепловому насосу). Источник тепла подает в контур теплую воду. Эта вода может быть смешана с более холодной водой, возвращающейся из контура пола для повышения эффективности, используя смесительный клапан и привод для достижения идеальной температуры воды.
Во время установки эту температуру следует устанавливать с учетом таких факторов, как теплопотери, конструкция пола, тепловая мощность и другие переменные. Также необходимо установить расход каждого контура. Это обеспечит необходимый нагрев каждой зоны, эффективно нагревая комнату до идеальной температуры воды.
У нас на сайте вы найдете все необходимые комплектующие и запасные части для коллекторов:

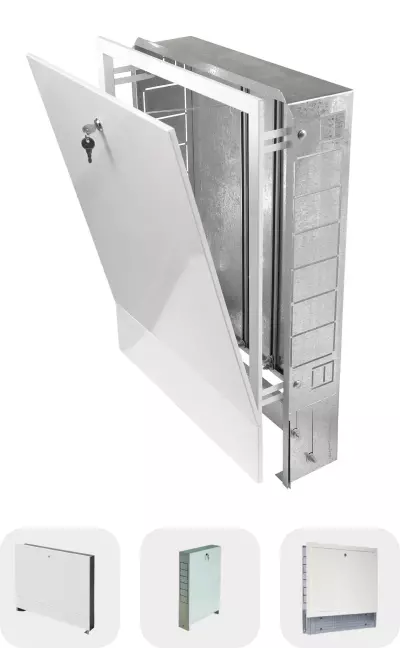

- Коллекторные шкафы

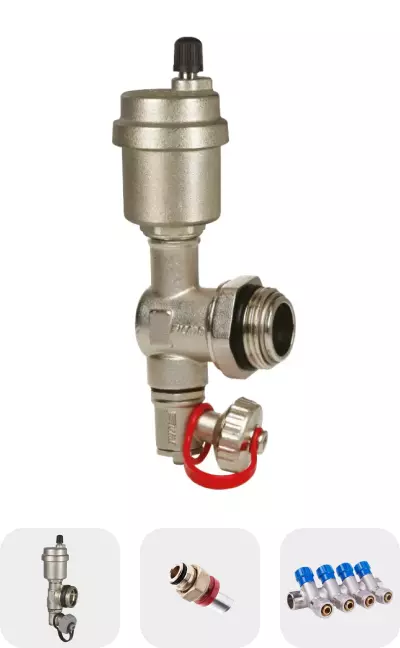

- Фитинги для коллекторов

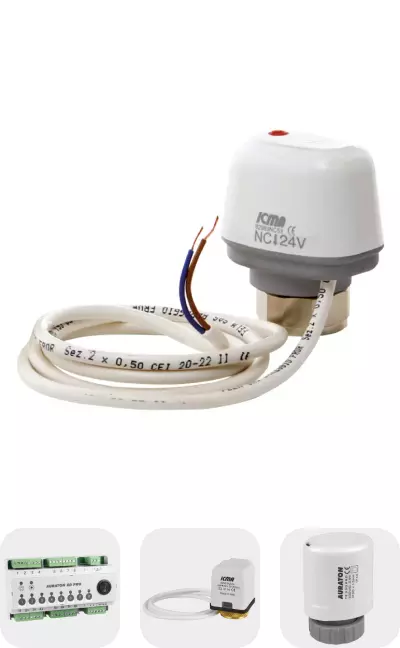

- Электротермические сервоприводы
