Расширительные бачки для газовых котлов 24 квт на 50 л выполняют функцию компенсации расширения объема системы отопления
Нужен ли расширительный бак для газового котла?
Для чего нужен расширительный бак в системе отопления, солнечной системе или водопроводе для питьевой воды? Расширительные баки - это компоненты системы, которые действуют как подушка при изменении объема воды. Воду нельзя сжимать, и давление, создаваемое при изменении температуры воды, должно поддерживаться постоянным.
Расширительные сосуды, работающие с мембраной, также известны как мембранные расширительные баки. Они используются в системах отопления или солнечных батареях, а также в системах водопровода. Его цель - обеспечить равномерное давление в гидравлической системе и защитить трубопроводы и другие компоненты системы. По мере нагрева воды ее объем увеличивается. И наоборот, объем воды уменьшается при понижении температуры. Водопроводные трубы негибкие и не могут адаптироваться к изменениям объема. Так что не исключено, что давление воды увеличивается даже при низких температурах. При использовании такой среды, как вода, которую нельзя сжимать, необходимо слить воду под высоким давлением и добавить воду под низким давлением. Однако при постоянной подаче воды в системы отопления в систему поступает больше кислорода, а это означает, что металлические трубы быстрее подвергаются коррозии. Расширительный бак обеспечивает идеальное «выравнивание давления» в гидравлических системах.
Как работает расширительный бак?
Различают сосуды с гибкой мембраной и сосуды без мембраны. Расширительный бак высокого давления с мембраной разделен на две части, одна из которых заполнена газом, так называемое газовое пространство, со стороны воды находится так называемое водяное пространство. Мембрана предотвращает попадание газа в воду. В отличие от воды, газ можно сжимать, поэтому расширительный бак высокого давления может поглощать давление. Если есть потеря давления на стороне воды, давление газа гарантирует, что вода расширения возвращается в систему. Если сосуды не имеют мембраны, их еще называют открытыми системами. Затем устройства устанавливаются в самой высокой точке цепи, например, на чердаке. Если они переливаются при слишком высоких температурах и повышающемся давлении, вода отводится в канализацию. Эти открытые системы сегодня почти не используются и были заменены мембранными расширительными баками.
Расширительные баки в системах отопления
В случае мембранных расширительных баков давление выравнивается газом без дополнительной энергии. Они отличаются от устройств с внешним созданием давления, в которых давление поддерживается постоянным с помощью насоса или компрессора. Колебания объема зависят от того, как работает котел. При повышении температуры подачи мембрана поглощает воду. Она выпускает воду, когда температура подающей линии котла падает. Поэтому котел должен быть подключен по крайней мере к одному расширительному баку с помощью расширительной линии. Мембранные расширительные баки также используются вместе с буферным накопительным баком, если он имеет один или несколько теплообменников и, таким образом, представляет собой теплогенератор. Расширительный бак для систем отопления поставляется с определенным предварительным давлением. Это предварительное давление газа можно адаптировать к местным условиям системы с помощью клапана. Давление наполнения системы отопления в холодном состоянии чуть выше давления газа.
Рассчитать размер расширительного бака
Расширительные баки доступны с различным номинальным объемом. Производители и установщики предлагают формы и программы для расчета и выбора размера соответствующего расширительного бака высокого давления. При выборе необходимо учитывать самую низкую и самую высокую температуру, а также общий объем жидкости и допустимое давление в системе. Допустимое давление нельзя ни превышать, ни опускать ниже. Для мембраны предписана максимальная температурная нагрузка 70 ° C. При повышении температуры мембрана прослужит не так долго, как ожидалось. Коэффициент расширения самый низкий для воды. Все другие водные смеси, такие как азот или гликоли расширяются больше при повышении температуры. При добавлении антифриза коэффициент расширения выше. Производитель определяет тип установки. У него есть инструкции по сборке, в которых документируется, как должен быть установлен мембранный бак. Они должны иметь определенное рабочее давление, и их использование должно быть разрешено. Общие градации допустимого давления составляют порядка 3 / 5,6 и 10 бар. Расчет расширительного бака всегда основывается на существующей котельной системе теплогенератора. Сосуд должен иметь возможность опорожняться и перекрываться. Для этой цели обычно используется колпачковый клапан в сочетании с расширительным баком высокого давления. Колпачковый клапан - это клапан, который защищен колпачком от непреднамеренного или несанкционированного срабатывания. Колпачковый клапан также может быть запломбирован. Такой колпачковый клапан для расширительных сосудов под давлением также обычно имеет опорожняющее устройство. Рекомендуется регулярное обслуживание мембранных баков, поскольку вода может протечь через предохранительный клапан. Результат - в радиаторах, особенно на верхних этажах, возникают привычные циркуляционные шумы или циркуляционный насос не работает должным образом из-за наличия воздуха в насосе.
РАСШИРИТЕЛЬНЫЙ БАЧОК ДЛЯ ГАЗОВОГО КОТЛА 24 КВТ ДЛЯ ЗАКРЫТОГО И ОТКРЫТОГО ОТОПЛЕНИЯ КУПИТЬ В МОЛДОВЕ
Расширительные баки в подогревателях были мембранными сосудами с начала 1960-х годов. В случае мембранных расширительных баков давление выравнивается газом без дополнительной энергии.

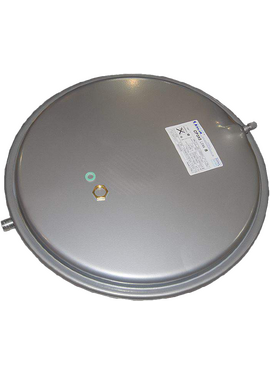

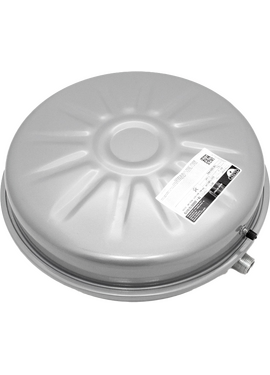

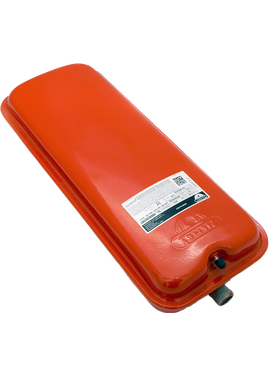

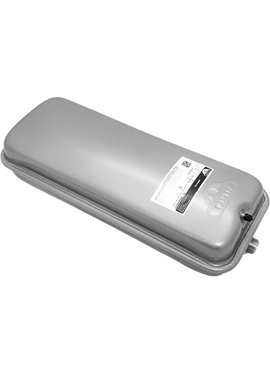

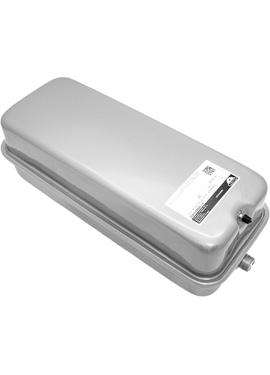

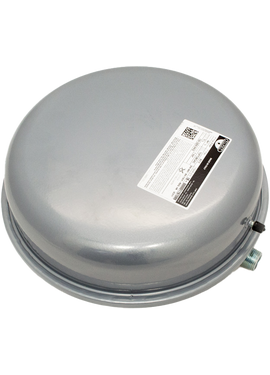

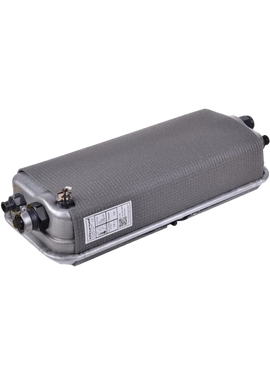

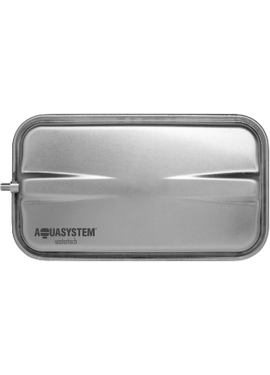

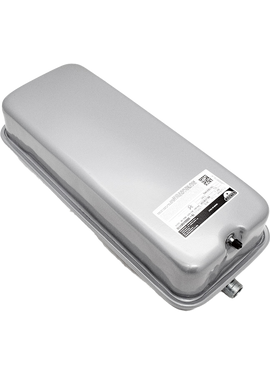

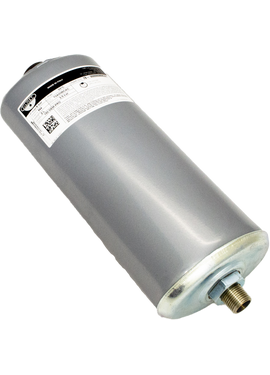

Расширительный бачок для газового котла
Они отличаются от устройств с внешним созданием давления, в которых давление поддерживается постоянным с помощью насоса или компрессора. Колебания объема зависят от того, как работает котел. Когда температура подачи повышается, мембранный расширительные бак поглощает воду. Он выпускает воду, когда температура подающей линии котла падает. Поэтому котел должен быть подключен по крайней мере к одному расширительному баку с помощью расширительной линии. Мембранные расширительные баки также используются вместе с буферным накопительным баком, если он имеет один или несколько теплообменников и, таким образом, представляет собой теплогенератор. Расширительный бак для систем отопления поставляется с определенным предварительным давлением. Это предварительное давление газа можно адаптировать к местным условиям системы с помощью клапана. Давление наполнения системы отопления в холодном состоянии чуть выше давления газа.
Расширительный бачок для двухконтурного котла - ТРЕБОВАНИЯ К СИСТЕМЕ ОТОПЛЕНИЯ
Большая часть первичной энергии в домохозяйствах используется для обогрева помещений - ввиду ограниченных ресурсов и источников энергии на Земле, системы отопления должны иметь экономический и экологический смысл. Вот почему все чаще используются экологически чистые, щадящие системы отопления с низким энергопотреблением, что не вредно для окружающей среды. В основном экологически чистые и устойчивые системы отопления с самого начала проектируются для новых зданий и соответствующим образом внедряются во время строительства.

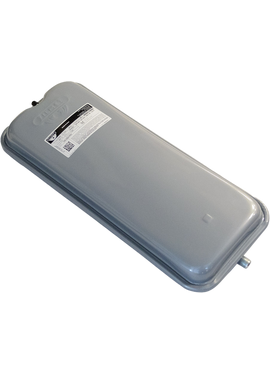

Бачок для газового котла
В закрытых системах отопления, расширительные баки используются для защиты на стороне давления. При эксплуатации водогрейного котла, или дровяной печи, или каминной топки, объем теплоносителя быстро увеличивается. Как только источник тепла остынет, объем теплоносителя снова уменьшается. Материалы, из которых состоит нагревательный слой, в основном статичны и практически не обладают способностью к расширению. Это приводит к давлению отопительной воды., который входит в систему, может очень резко подняться даже при небольшом повышении температуры. Без дополнительных расширительных баков это повышение давления может разрушить трубы и сосуды под давлением, а в худшем случае даже всю систему отопления. Расширительные баки состоят из гибких резиновых мембран, отделяющих жидкость от газовой подушки. Это в значительной степени предотвращает переход газа в жидкость. В результате нагрева теплоноситель расширяется, а газовая подушка, с другой стороны, сжимает мембранную сторону расширительных баков. Расширение сосуды, благодаря чрезвычайно гибким мембранам, которые используются для выравнивания давления между жидкостью и газовая подушкой. Объем расширительных баков зависит от объема буферного бака, поэтому размер буферного бака составляет не менее 10 процентов. Это позволило бы, например, в буферной памяти, имеющей 1000 литров объема расширительных сосудов с объемом 100 литров выходом. Но на всякий случай в качестве превентивной меры следует использовать расширительные баки большего размера или даже несколько расширительных баков одновременно, особенно если одновременно используются несколько источников тепла. Все расширительные баки могут быть интегрированы в закрытые системы отопления и снабжены всеми необходимыми соединениями.
