Термостатические головки

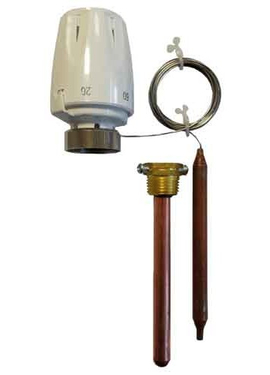

Термостатические головки (термоклапаны) с выносным датчиком, удаленным восковым элементом для регулировки потока теплоносителя в системах теплого пола

Точно регулируйте температуру

С термостатическими головками можно добиться необходимого тепла в каждой комнате - при этом экономя энергию! Эргономичные головки термостатов доступны в белом или хромированном цвете и вписываются в любую обстановку. Они имеют гладкую, легко очищаемую поверхность и подходят для использования в помещениях, где предъявляются высокие требования к отсутствию микробов и пыли.
Термостатические головки доступны с винтовыми или зажимными соединениями и имеют ограничитель температуры и регулировку уставки на ручном колпачке.

Термостатические клапаны: для чего они нужны и как работают

Термостатический клапан - это клапан, открытие которого пропорционально разнице между температурой, установленной пользователем на датчике температуры, называемом термостатической головкой, и измеренной температурой в помещении.

Назначение термостатического клапана - поддерживать комнатную температуру, равную той, которая установлена на термостатической головке, поэтому, когда комнатная температура равна установленной температуре, клапан регулируется на закрытие.

4elements предлагает решения для удовлетворения всех типов требований терморегуляции тепла в вашем доме.

Для чего используется термостатический клапан?

Термостатический клапан позволяет:

• Проверять тепловыделение системы для каждой отдельной комнаты.
• Автоматическая балансировка системы
• Увеличивать интервалы теплоизоляции системы.
• Косвенное управление температурой обратной магистрали радиаторной системы.

Не беспокойтесь о возможном завышении размеров нагревательных элементов, лучше превратите это в автоматическое преимущество.

Основными особенностями корпуса клапана являются:

• Значение kv (т.е. сколько воды проходит через корпус клапана).
• Максимальный перепад давления (необходимо, чтобы клапан не шумел).

Термостатические головки различаются по сенсорной технике:

• Длительное время реакции = нагрев только за счет теплопроводности
• Жидкость: сокращение времени реакции = нагрев за счет теплопроводности и конвекции
• Газ: короткое время реакции = газ чувствителен к высоким перепадам давления на клапане.

Цепи управления переменным потоком термостатических клапанов

Регулирование переменного расхода обеспечивает регулирование выделяемой мощности путем воздействия на расход, циркулирующий в системе. На практике такой вид регулирования осуществляется путем установки термостатического клапана на каждом нагревательном элементе. Относительно радиатора с номинальной мощностью 1000 Вт, как только система регулирования должна уменьшить подаваемую мощность, скорость потока резко снижается. В этом случае нет проблем с балансировкой системы, поскольку регуляторы, расположенные на каждом нагревательном элементе, регулируют поток воды независимо от того, что происходит с другими нагревательными элементами.

Это отличная система терморегуляции, так как:

• Подача чрезвычайно низкая (минимальное потребление электроэнергии и низкая стоимость).
• Уравновешивание системы гарантируется автоматически (если не возникает никаких явлений нестабильности).
• Температура обратки снижается, что способствует использованию конденсационных котлов.

Есть несколько способов регулирования тепловой мощности, отдаваемой нагревательными элементами. Мы сосредоточимся на анализе схем, в которых используются термостатические клапаны, самое современное и эффективное решение для управления системами радиаторного отопления.

Основная функция термостатического клапана

Термостатический клапан - это регулятор температуры нагревательного тела, на котором он установлен, воздействующий на поток воды, проходящий через него.
Затвор клапана регулируется расширением жидкости, содержащейся в головке / датчике. Повышение температуры окружающей среды приводит к тому, что заслонка движется вперед до упора и полностью закрывает клапан при температуре, установленной на регулировочном кольце. Таким образом, нагревательный элемент больше не будет получать питание, и когда температура в помещении станет равной заданной, он полностью остынет.
Когда температура в помещении снова упадет ниже установленной температуры, клапан начнет открываться, и горячая вода снова будет циркулировать в нагревательном элементе, вводя тепло в комнату, чтобы противодействовать снижению температуры.
Можно считать, что термостатический клапан является регулятором П-типа, т.е. пропорциональным.
Это означает, что мощность, передаваемая нагревательным элементом, будет приблизительно пропорциональна разнице температур между желаемым значением, установленным на ручке, и реальным значением, ощущаемым головой.
Системы отопления должны быть оборудованы системой терморегуляции тепла, которая регулирует тепловую мощность, подаваемую в окружающую среду. В соответствии с потребностями контингента: в идеале тепло должно подаваться только туда, где оно необходимо и когда оно необходимо .
Если исходить из условий холодной комнаты, сначала клапан будет полностью открыт, а расход в радиаторе будет максимальным, что также называется «расчетным». Поскольку вода быстро проходит через радиатор, в этих условиях она остается горячей и весь радиатор остается горячим: передаваемая мощность является максимальной проектной мощностью, а температура в помещении увеличивается.
Поскольку разница между температурой, установленной на кольце, и температурой окружающей среды (которая увеличивается) она уменьшается.

Технические характеристики термоголовок для теплого пола

• Открытие клапана - перепад давления на заслонке увеличивается
• Расход воды, циркулирующей в нагревательном элементе
• Температура обратки греющего тела
• Средняя температура греющего тела (так как температура подачи постоянна)
• Мощность, излучаемая нагревательным элементом.

При небольших перепадах температур клапан открывается скромно, и небольшой поток циркулирующей воды успевает почти полностью остыть при прохождении через нагревательный элемент. Полученная низкая температура обратки (которая имеет тенденцию приближаться к комнатной температуре, то есть около 20 ° C) определяет низкую среднюю температуру нагревательного элемента, следовательно, низкую мощность, излучаемую нагревательным элементом, даже если его поверхность и температура на входе остаются постоянными.

В пределе, если мощность, требуемая для помещения, действительно скромная (например, в середине сезона), очень небольшое количество воды, поступающей в радиатор, полностью охладится, прежде чем достигнет нижней части радиатора, где температура воды стабилизируется около температуры окружающий среды. В этих условиях верхняя часть радиатора горячая (при температуре подачи), а нижняя часть холодная (при комнатной температуре). Как будто радиатор постепенно «сжимается».

Термостатический клапан представляет собой регулятор комнатной температуры пропорционального типа. Он воздействует на поток воды, циркулирующей в радиаторе, таким образом, чтобы снизить среднюю температуру и подаваемую мощность. Следствием правильного функционирования термостатических клапанов является резкое уменьшение расхода воды, циркулирующей в системе.

Предварительная настройка термостатического клапана

Предварительная настройка клапанов по существу заключается в ограничении хода открытия заслонки клапана. Следовательно, необходимо настроить предварительное регулирование клапана так, чтобы максимальное открытие позволяло с напором, доступным для самого клапана, обеспечить циркуляцию расчетного расхода. По этой причине производители предоставляют характеристики расхода / перепада давления в зависимости от положения предварительной настройки, обычно обозначаемого номером на кольцевой гайке.
За счет правильной предварительной регулировки системы при холодном пуске расход сразу распределяется правильно; от генератора берется максимально возможная мощность, и температура системы повсюду постепенно повышается.
Предварительная настройка не обязательно должна быть точной, поскольку это мера, направленная исключительно на преодоление кратковременного запуска системы. После полного ввода в эксплуатацию управление автоматически переходит к термостатическим головкам.

Значение предварительной настройки термостатических клапанов

На основе проектных условий определяется открытие клапана, необходимое для циркуляции расчетного потока.
Оставшийся ход заслонки бесполезен, так как увеличение потока сверх проектной мощности приводит к умеренному увеличению мощности радиатора на поверхности, однако из-за использования такой скорости потока, которая может серьезно разбалансировать систему.

В чем преимущества использования высококачественной арматуры?

Нет смысла говорить о качестве системы кондиционирования (летнего и / или зимнего), если она не позволяет регулировать температуру в помещении за комнатой и поддерживать ее в течение долгого времени. Колебания температуры окружающей среды вредны для здоровья и вызывают раздражающие явления для внешних стен во время фазы охлаждения, когда они сопровождаются (почти всегда) явлениями конденсации (из-за понижения температуры), образованием плесени и неприятных запахов.
Наилучший способ добиться правильного регулирования при современном уровне техники - это использование термостатических клапанов хорошего качества для регулирования температуры в каждом отапливаемом помещении. Точно так же нет смысла говорить об энергосберегающих и конденсационных системах без использования термостатических клапанов (или других функционально эквивалентных устройств) хотя бы по следующим причинам: термостатические клапаны позволяют получить и стабилизировать в каждой комнате, независимо от других, оптимальную температуру для комфорта, даже если предполагаемое использование комнаты меняется с течением времени.

Правильное использование термостатических клапанов позволяет контролировать температуру обратки и использовать конденсацию даже в старых радиаторных системах, которые приобретают комфортные характеристики, сопоставимые с характеристиками панельных систем, при этом оставаясь функционально более гибкими и дешевыми в управлении, требуя очень низкого расхода воды и электричества.
Термостатические клапаны позволяют восстанавливать любой тип свободной подачи, как внутреннего, так и внешнего происхождения, с дополнительной экономией топлива.

Более комфортное жилое пространство благодоря термоголовок для теплого пола

Термостатический комплект (состоящий из корпуса клапана и термостатической головки) позволяет регулировать температуру в каждой комнате, выбирая разные уровни нагрева в разных комнатах в соответствии с вашими потребностями. В каждом доме есть более теплые и более холодные комнаты из-за их расположения по отношению к солнцу или из-за наличия других источников тепла помимо радиатора (плита, топка и т. д.).

С помощью термостатических клапанов можно будет контролировать и регулировать температуру комнаты за комнатой с учетом всех этих факторов. Клапаны очень полезны, особенно в случае кондоминиума с централизованной системой отопления, где у каждой квартиры разные потребности.
Подведение итогов.

Термостатические клапаны, установленные на ваших радиаторах, имеют шкалу от нуля до пяти. Каждое число соответствует максимальной температуре окружающей среды. Звездочка или символ «снежинка» соответствует положению «антифриз».
Значение соответствия между числом на градуированной ручке и температурой окружающей среды варьируется и зависит от конкретных условий применения, а также от заводской настройки клапана. Поэтому присвоить номеру определенную комнатную температуру невозможно. Желательно поэкспериментировать, пока желаемое значение не будет найдено комнатой за комнатой.

Пример: если вы хотите иметь максимально доступное тепло, вам необходимо установить термостатическую головку на номер 5 (полностью открыта). Большинство людей считает удобным установить голову на 3/4.

Термостатическая головка воздействует на клапан, открывая или закрывая его, чтобы достичь желаемой температуры в помещении. При достижении необходимой температуры термостатическая головка регулирует клапан и, следовательно, поток горячей воды, поступающей в радиатор. Нагреватель возобновит подачу тепла, как только температура упадет ниже установленного значения.

Вы почувствуете, что поверхность обогревателя горячая сверху и холодная снизу. Значит, радиатор исправен.
Термостатическая головка чувствительна к температуре, в которой она установлена. Любые источники тепла (например, духовки или плиты), шторы, мебель, крышки радиаторов, полки и все, что препятствует нормальной циркуляции воздуха рядом с радиатором, могут повлиять на правильную работу, основное правило - держать термостатическую головку как можно свободнее.

Пять золотых правил по правильному использованию термостатических головков

1. Снимите крышки радиаторов.

2. Закройте вентиль (установите значение 1 или «снежинка») при смене воздуха в комнатах, оставив окна и радиаторы открытыми, при этом тратится большое количество тепла.

3. Закрывайте вечером ставни, чтобы без надобности не рассеивать тепло.

4. Летом оставьте голову включенной на 5, чтобы избежать образования известкового налета и его последующего засорения.

5. Оставьте вентиль на 1/2 в неиспользуемых помещениях или если помещения пустуют на несколько дней.
