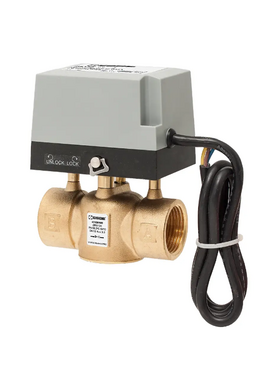

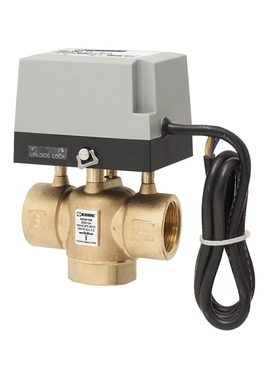

Регулирующие термостатические трехходовые зональные и шаровые краны с электроприводом
В установках зонального клапана отдельный зонный клапан устанавливается в трубе, ведущей к каждой зоне или от нее. В большинстве установок зонные клапаны находятся в обратной магистрали, где вода холоднее. Более низкие температуры облегчают работу клапанов.
Некоторые обычно помещают их в систему подачи, используя коллектор прямо над котлом; это часто связано с концепцией «откачки».
Каждый зональный кран управляется собственным зональным термостатом. Концевые выключатели в каждом клапане зоны управляют центральным циркуляционным насосом и горелкой.
При вызове тепла клапан открывается. Когда он достигает полностью открытого положения, концевой выключатель замыкает контакт, заставляя реле втягиваться, запуская циркуляционный насос и горелку. Если регулятор циркуляции и выключатели верхнего предела замкнуты, включаются циркулятор и горелка.
Все концевые выключатели в системе подключены параллельно. Это гарантирует, что циркуляционный насос и горелка будут запитаны, когда какая-либо зона требует тепла. Циркуляционный насос и горелка отключаются, когда все термостаты удовлетворены.
Есть некоторые предварительные вещи, которые мы должны рассмотреть, прежде чем рассматривать конкретный зональный клапан.
Примечание. Следующие процедуры устранения неполадок предназначены для ознакомления вас с некоторыми основными типами систем. Подробные инструкции по конкретным зональным кранам смотрите в спецификациях производителя.
Советы по поиску и устранению неисправностей зональных кранов с электроприводом
Если в силовой головке нет питания, то ответственность за обнаружение неисправности ложится на обслуживающего персонала, так как проблема не в зональном клапане.
Если клапан заедает, снимите силовую головку (если это тот тип, который можно снять) и включите электрическую головку, удерживая ее в руке, чтобы проверить, свободно ли работает узел двигателя.
Кроме того, попробуйте переместить узел штока клапана вручную, чтобы убедиться, что лопасть свободна. Некоторыми исключениями будут случаи, когда плунжер придется вручную нажимать, чтобы проверить, свободен ли он, поскольку в этих типах клапанов не используется система лопастных клапанов.
Если двигатель в сборе заедает, замените силовую головку. Если поршень или лопасть заедает, сантехнику придется заменить и клапан в сборе.
Если проблема с зональным клапаном обнаруживается ночью и может подождать до следующего рабочего дня, или у вас нет деталей с собой, откройте клапан вручную.
Получите всю информацию, включая название клапана, модель, серийные номера и размер трубы. В нескольких установках вы должны указать, какой клапан вышел из строя, и пометить его.
Если блок питания недоступен или устарел, его необходимо заменить.
Устранение неисправностей зональных клапанов
1. Проверьте наличие 24 В на клеммах.
2. При подаче питания двигатель должен открывать клапан зоны. Если питание подается на клапан зоны, но он не открывается, замените двигатель или головку.
3. Если зона открывается, но реле не втягивается, выскочите концевой выключатель на клапане зоны. Если реле затягивается, замените концевой выключатель или головку.
4. Если реле не втягивается, проблема в реле или проводе к реле.
Если вы подозреваете, что проблема обслуживания вызвана неисправным клапаном, выполните следующие процедуры, чтобы проверить его работу:
1. Поднимите уставку зонального термостата выше комнатной температуры, чтобы запросить обогрев.
2. Наблюдайте за всеми устройствами управления. Клапан должен открыться, а концевой выключатель должен замкнуть контур циркуляционного насоса или другого клапана в конце хода открытия.
3. Уменьшите заданное значение зонального термостата ниже комнатной температуры, чтобы оно было удовлетворительным.
4. Наблюдайте за устройствами управления; клапан должен закрываться. Вспомогательное оборудование должно остановиться, если концевые выключатели не подключены параллельно и другая зона не требует нагрева.
Если вспомогательное оборудование продолжает работать, когда зональный кран удовлетворяет требованиям, понизьте уставки ниже комнатной температуры во всех зонах и повторите процедуру.
Обслуживание зональных клапанов можно упростить, если вы поймете, что они разделены на трехпроводные, четырехпроводные, пятипроводные или шестипроводные модели. Исключение составляют клапаны, которые идентифицируют проводку, помечая клеммы как «термостат», «трансформатор» и «концевой выключатель».
Можно перевести большинство зональных кранов в ручной режим, чтобы обеспечить нагрев до замены силовой головки или клапана.
Иногда бывает необходимо произвести замену, используя переключающий клапан или силовую головку.
На покомпонентном изображении типичного зонного клапана прямоточного типа показано, как он спроектирован и изготовлен. Его основные составляющие:
• Низковольтный двигатель;
• Вспомогательный (концевой) выключатель;
• Корпус клапана и седло;
• Шток клапана и шар.
При запросе тепла низковольтный термостат включает клапан. Двигатель сдвигает шар с седла клапана и отталкивает его. Непосредственно перед полным открытием включается концевой выключатель, сигнализируя реле о включении горелки и центрального циркуляционного насоса. Когда термостат срабатывает, питание двигателя отключается, и возвратная пружина закрывает клапан, поворачивая шар обратно на седло клапана.
Все концевые выключатели в системе подключены параллельно, так что запрос тепла из любой зоны приводит в действие горелку и циркуляционный насос. Отводные клапаны работают так же, за исключением того, что шар закрывает альтернативное отверстие, когда клапан открывается.
Для правильной работы важно установить зонный клапан так, чтобы вода или пар текли в направлении стрелки на корпусе клапана.
Компактная конструкция позволяет этим клапанам поместиться под крышкой большинства плинтусов. Полная силовая головка может быть заменена без нарушения корпуса клапана и не требует разрыва трубопроводных соединений или опорожнения системы.
Резиновая заглушка вращается движением воды и закрытием седла. Вращение удерживает шар в разных местах в течение каждого цикла, что обеспечивает долгий срок службы детали. Вращающее действие также очищает седло клапана при его закрытии. Шток из нержавеющей стали устойчив к коррозии, а три уплотнительных кольца обеспечивают герметичность.
Доступны модели с патрубками пота или раструба, а также для нормально разомкнутого или нормально замкнутого режима. Для управления нормально открытыми клапанами требуется термостат обратного действия.
Если к клапану не подаётся питание, его можно открыть вручную, чтобы обеспечить циркуляцию под действием силы тяжести. Зональный клапан автоматически возвращается в нормальный режим работы при восстановлении подачи электроэнергии. Во время пайки рекомендуется открывать вручную во избежание перегрева шарового разъема. Нормально открытые клапаны, которые обычно открыты в обесточенном состоянии, не имеют ручного открывателя.
Ручное управление клапаном - настоящее удобство в новом строительстве. Обычная последовательность строительства - установка термостатов после завершения работ по гипсокартону, однако для сушки гипсокартона часто требуется тепло. Опция ручного управления позволяет гидравлической системе обеспечивать тепло даже без термостатического управления.

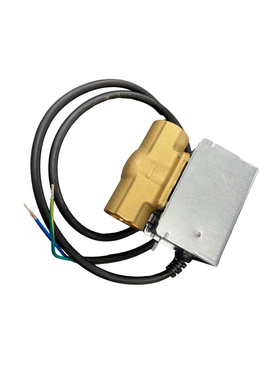

Зональные клапаны бывают низковольтными, прямоточными или отводными, либо высоковольтными, прямоточными или отводными. Каждый клапан управляется собственным термостатом.
Низковольтное питание всех клапанов в системе подается от одного источника, будь то внешний трансформатор или внутренний трансформатор реле аквастата. Трансформаторы в некоторых моделях рассчитаны на непосредственное питание двух или трех зонных клапанов.
Ремонт зонального крана с электроприводом для систем отопления
Если клапан протекает, слейте воду из системы и проверьте уплотнительное кольцо в верхней части корпуса клапана. Если это источник утечки, замените его, чтобы восстановить герметичность.
Если зубчатая передача повреждена, замените силовую головку в сборе. Если клапан имеет корпус нового типа, он не требует опорожнения системы или разрыва трубопроводных соединений. Если клапан имеет корпус старого образца, корпус клапана необходимо переоборудовать для установки новой силовой головки с помощью комплекта для переоборудования, который требует слива жидкости из системы.
