Servomotoare Zonale

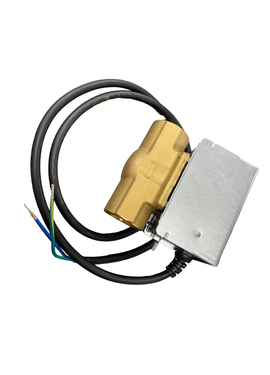

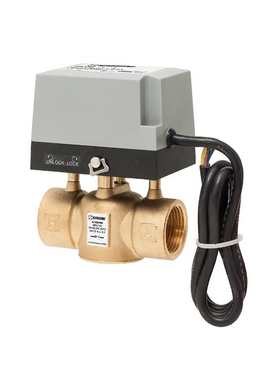

Servomotoare pentru robineti de zona cu 2 cai pentru controlul debitului agentului termic

In instalatiile de supapa zonale, o conducta de zona separata este instalata in conducta care duce catre sau din fiecare zona. in majoritatea instalatiilor, supapele de zona sunt situate in linia de retur unde apa este mai rece. Temperaturile mai scazute faciliteaza operarea supapelor.
Unii oameni le introduc de obicei in sistemul de alimentare folosind un colector chiar deasupra cazanului; acest lucru este adesea asociat cu conceptul de „pompare”.
Fiecare supapa de zona este controlata de propriul sau termostat de zona. Comutatoarele de limitare din fiecare supapa de zona controleaza o pompa de circulatie centrala si un arzator.
Cand se aprinde caldura, supapa se deschide. Cand ajunge in pozitia complet deschisa, intrerupatorul de limita inchide contactul, provocand retragerea releului, pornind pompa de circulatie si arzatorul. Daca regulatorul de circulatie si intrerupatoarele de limita superioare sunt inchise, circulatorul si arzatorul se vor porni.
Toate intrerupatoarele de limita din sistem sunt conectate in paralel. Acest lucru asigura faptul ca pompa de circulatie si arzatorul sunt alimentate ori de cate ori o zona necesita caldura. Pompa de circulatie si arzatorul sunt oprite atunci cand toate termostatele sunt satisfacute.
Exista cateva lucruri preliminare pe care trebuie sa le luam in considerare inainte de a lua in considerare o anumita supapa de zona.
Nota. Urmatoarele proceduri de depanare sunt destinate sa va familiarizeze cu unele dintre tipurile de baza de sisteme. Pentru instructiuni detaliate privind supapele de zona specifice, consultati specificatiile producatorului.

Sfaturi de eliminare a defectiunilor pentru supapele de zona motorizate

Daca nu exista curent la capul de alimentare, responsabilitatea pentru detectarea defectiunii revine personalului de service, deoarece problema nu este legata de supapa de zona.
Daca supapa se lipeste, scoateti capul de alimentare (daca este de tip amovibil) si porniti capul de alimentare in timp ce il tineti in mana pentru a verifica daca ansamblul motorului functioneaza liber.
De asemenea, incercati sa mutati ansamblul tijei supapei cu mana pentru a va asigura ca paleta este libera. Unele exceptii sunt atunci cand pistonul trebuie apasat manual pentru a verifica daca este liber, deoarece aceste tipuri de supape nu utilizeaza un sistem de supape cu paleta.

Daca ansamblul motorului se lipeste, inlocuiti capul de alimentare. Daca pistonul sau paleta se lipesc, instalatia sanitara va trebui inlocuita si ansamblul supapei.
Daca o problema cu o supapa de zona este detectata noaptea si poate astepta pana la urmatoarea zi lucratoare sau daca nu aveti piese cu dvs., deschideti supapa manual.
Obtineti toate informatiile, inclusiv denumirea supapei, modelul, numerele de serie si dimensiunea conductei. in mai multe instalatii, trebuie sa indicati ce supapa a esuat si sa o etichetati.
Daca sursa de alimentare nu este disponibila sau depasita, aceasta trebuie inlocuita.

Depanarea supapelor de zona pentru sistemele de incalzire

1. Verificati prezenta de 24 V la terminale.
2. Cand este alimentat, motorul trebuie sa deschida supapa de zona. Daca se aplica energie supapei de zona, dar aceasta nu se deschide, inlocuiti motorul sau capul.
3. Daca zona se deschide, dar releul nu trage, scoateti comutatorul de limita de pe supapa de zona. Daca releul se strange, inlocuiti comutatorul de limita sau capul.
4. Daca releul nu trage, problema este legata de releu sau de firul catre releu.

Daca banuiti ca o problema de service este cauzata de o supapa defecta, urmati aceste proceduri pentru a verifica daca functioneaza:

1. Ridicati valoarea de referinta a termostatului zonei peste temperatura camerei pentru a solicita caldura.
2. Respectati toate dispozitivele de control. Supapa ar trebui sa se deschida si intrerupatorul de limita ar trebui sa inchida circuitul pompei de circulatie sau a altei supape la sfarsitul cursei de deschidere.
3. Reduceti valoarea setata a termostatului de zona sub temperatura camerei pana cand este satisfacatoare.
4. Respectati dispozitivele de control; supapa ar trebui sa se inchida. Echipamentul auxiliar ar trebui sa se opreasca daca intrerupatoarele de cursa nu sunt conectate in paralel si cealalta zona nu necesita incalzire.

Daca accesoriul continua sa functioneze atunci cand supapa de zona indeplineste cerintele, reduceti valorile de referinta sub temperatura camerei in toate zonele si repetati procedura.

Intretinerea supapelor de zona poate fi mai usoara daca intelegeti ca acestea sunt impartite in modele cu trei fire, patru fire, cinci fire sau sase fire. Exceptie sunt supapele, care identifica cablajul prin etichetarea terminalelor ca „termostat”, „transformator” si „comutator de limita”.
Majoritatea supapelor de zona pot fi setate in modul manual pentru a mentine caldura pana cand se inlocuieste un cap de alimentare sau o supapa.
Uneori este necesar sa-l inlocuiti folosind o supapa de comutare sau un cap de alimentare.

O vedere explodata a unei supape tipice cu o singura trecere arata modul in care este proiectata si fabricata. Principalele sale componente:

• Motor de joasa tensiune;
• Comutator auxiliar (limita);
• Corpul si sezutul supapei;
• Tija supapei si bila.

Cand se solicita caldura, termostatul de joasa tensiune porneste supapa. Motorul deplaseaza mingea de pe sezutul supapei si o respinge. Imediat inainte de deschiderea completa, comutatorul de limita porneste, semnalizand releul pentru a porni arzatorul si pompa centrala de circulatie. Cand termostatul se declanseaza, alimentarea cu motorul este intrerupta si arcul de retur inchide supapa, rotind mingea inapoi pe sezutul supapei.

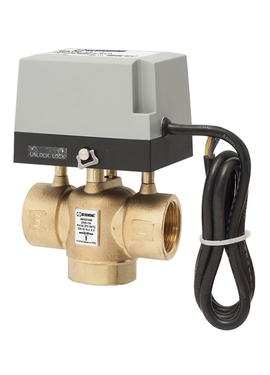

Toate intrerupatoarele de limita din sistem sunt conectate in paralel, astfel incat o cerere de caldura din orice zona actioneaza arzatorul si pompa de circulatie. Supapele de deviere functioneaza la fel, cu exceptia faptului ca mingea inchide orificiul alternativ atunci cand supapa se deschide.

Pentru o functionare corecta, este important sa instalati supapa de zona astfel incat sa curga apa sau abur in directia sagetii de pe corpul supapei.
Designul compact permite acestor supape sa se potriveasca sub capacul majoritatii plintelor. Puterea completa poate fi inlocuita fara a rupe corpul supapei si nu necesita ruperea conexiunilor de conducte sau golirea sistemului.

Dopul de cauciuc este rotit de miscarea apei si de inchiderea sezutului. Rotatia mentine mingea in diferite locatii in timpul fiecarui ciclu, ceea ce asigura o durata lunga de viata a piesei. Actiunea de rotatie curata si sezutul supapei atunci cand este inchis. Tija din otel inoxidabil este rezistenta la coroziune, iar cele trei inele asigura o etansare stransa.

Modelele sunt disponibile cu tuburi sudate sau evazate si pentru mod normal deschis sau normal inchis. Pentru controlul supapelor normal deschise este necesar un termostat cu actiune inversa.

Daca supapa nu este alimentata, poate fi deschisa manual pentru a permite circulatia gravitationala. Supapa de zona revine automat la functionarea normala la restabilirea alimentarii. Se recomanda deschiderea manuala in timpul lipirii pentru a evita supraincalzirea articulatiei sferice. Supapele deschise in mod normal, care sunt deschise in mod normal la deconectare, nu au deschizator manual.

Controlul manual al supapelor este o comoditate reala in constructia noua. Secventa obisnuita de constructie este instalarea termostatelor dupa terminarea lucrarilor de gips-carton, totusi este adesea necesara caldura pentru a usca gips-cartonul. Optiunea de control manual permite sistemului hidraulic sa furnizeze caldura chiar si fara control termostatic.

Supapele de zona sunt disponibile in supape de joasa tensiune, debit direct sau de ramificare sau supape de inalta tensiune sau de ramificare. Fiecare supapa este controlata de propriul sau termostat.
Puterea de joasa tensiune pentru toate supapele din sistem este furnizata de la o singura sursa, fie ca este vorba de un transformator extern sau un transformator intern al releului. Transformatoarele din unele modele sunt proiectate pentru a alimenta direct supapele cu doua sau trei zone.

Repararea unei supape de zona cu un actuator electric

Daca supapa se scurge, scurgeti sistemul si verificati inelul de pe partea superioara a corpului supapei. Daca gasiti sursa scurgerii, inlocuiti-o pentru a restabili sigiliul.
Daca trenul angrenaj este deteriorat, inlocuiti ansamblul capului de alimentare. Daca supapa are un nou tip de corp, nu necesita golirea sistemului sau intreruperea conexiunilor tevii. In cazul in care supapa are un corp de supapa mai vechi, corpul supapei trebuie convertit pentru a se potrivi cu un nou cap de putere folosind un set de conversie care necesita golirea sistemului.
