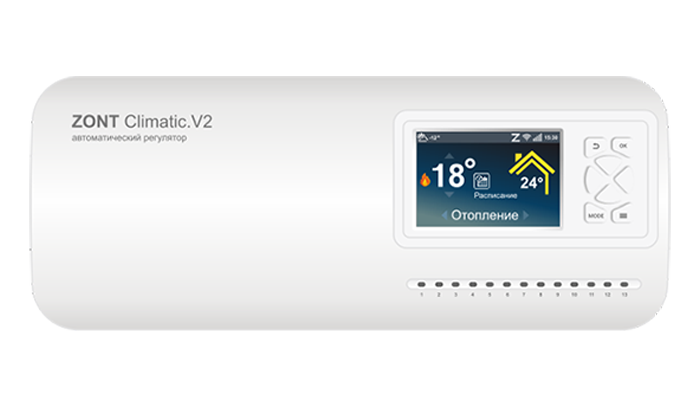

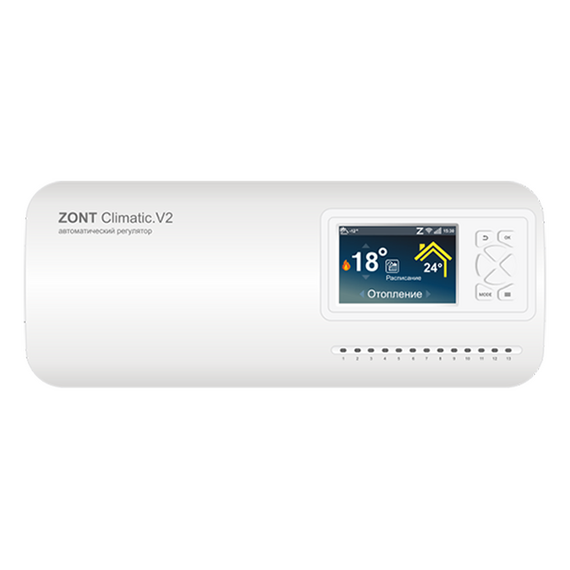

Регулятор ZONT Climatic.V2
Аналоговые входы
Входы для датчиков NTC — 6 шт. (входят в комплект)
входное напряжение 0-3,3 В;
дискретность измерения 12 бит;
погрешность 2 %;
подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм
Универсальные аналоговые входы — 2 шт. для вариативного подключения датчика пр
Бренд
ZONT
Внутренние выходы питания
+5 В: макс. ток всех потребителей – не более 50мА.
+12 В: макс. ток всех потребителей – не более 200мА.
Гарантия
24
месяцев
Глубина
6,5
см
Длина
33
см
Каналы связи
Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n
GSM — резервный:
поддержка 2G
поддержка 4G – приборы с наклейкой на упаковке «4G»
Ethernet — TCP/IP, 10/100BASE-T
Кол-во управляемых контуров ГВС
1 шт.
Кол-во управляемых котлов
до 2-х шт.
Кол-во управляемых прямых/смесительных контуров
3 шт.
Возможно увеличение до 17-ти при использовании блоков расширения
Корпус
пластиковый со встроенной панелью управления с цветным LCD-дисплеем, крепление на плоскую поверхность или DIN рейку
Максимально допустимая относительная влажность
85 %
Масса
2
кг
Материал
Пластиковый корпус
Назначение
Погодозависимое регулирование (ПЗА) и контроль отопления/ГВС; управление котлами и контурами отоплен
Назначение блока
Автоматический погодозависимый регулятор отопления и ГВС: управление 1–2 котлами (в т.ч. каскад), управление исполнительными устройствами контуров, насосами загрузки бойлера и рециркуляции ГВС; контроль протечки/давления; запуск котлов по запросу сторонне
Напряжение
Основное питание: 220 В, 50 Гц, диапазон 180…250 В.¶Резервное питание: аккумулятор LIR 14500, 3,7 В, 800 мА·ч.¶Потребляемая мощность: не более 25 Вт.
Область Покрытия
Внутреннее использование (котельная/щит, DIN-рейка или плоская поверхность)
Основное питание
номинальное напряжение: 220 В, 50 Гц переменного тока
диапазон рабочих напряжений: 180 В…250 В
Поддерживаемые интерфейсы
RS-485 (2 шт.): обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 200 м). В разъем RS-485 (1) допускается подключение до 15 устройств, в разъем RS-485 (2) — до 31.
1-Wire: порт для подключения проводных цифровых датчиков т
Поддерживаемые цифровые протоколы котлов
OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami
Потребляемая мощность
не более 25 Вт
Применение
Управление комплексными системами отопления и ГВС; локально с панели или дистанционно через веб-серв
Протокол связи Умного дома
Wi-Fi / GSM / Ethernet
Работает в системе Умный дом
ZONT (личный кабинет веб-сервиса + приложение)
Радиоканал 868 МГц
подключаемый через внешний радиомодуль ZONT
поддерживает до 3-х радиомодулей и до 120 радиодатчиков (40 шт. на один радиомодуль)
Регулировка
Регулирование температуры теплоносителя по заданному значению, в т.ч. погодозависимо (ПЗА); ПИД-регулирование; работа по расписанию; защита от замерзания; функция «Лето»; для ГВС — «Антилегионелла»
Резервное питание
встроенный аккумулятор LIR 14500
напряжение — 3,7 В; емкость 800 мА*ч
Релейные выходы
Встроенные реле 220 В переменного тока — 8 шт.
подключены к цепи основного питания Регулятора
предназначены для управления исполнительными устройствами отопительных контуров: насосами и электроприводами смесительных кранов (трехходовых) и нормально закрыт
Стандарты
IP20 по ГОСТ 14254-2015
Страна
Россия
Температурный режим эксплуатации
−10…+50 °C
Тип соединения
Wi-Fi (основной), GSM (резервный), Ethernet; интерфейсы RS-485 и 1-Wire
Тип соединения устройств
RS-485 (до 200 м), 1-Wire (до 10 датчиков DS18S20/DS18B20).¶Поддерживаемые цифровые протоколы котлов (через встраиваемую плату): OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami.
Управление
Локально — встроенная панель управления с цветным дисплеем; удалённо — веб-сервис ZONT и мобильное приложение ZONT (также упоминаются SMS).
Управление контуром рециркуляции
есть
Функции
2 котла (каскад/резерв); подключение котлов по цифровым интерфейсам (опция) или релейно; запуск по запросу сторонней автоматики; отображение состояния котлов; перекрытие протечки (при датчике); ПЗА/ПИД; расписание; антизамерзание; «Лето»; оповещения (push
Цвет
белый
Ширина
13,5
см
Экосистема Умного дома
ZONT
Наименование румынское
Regulator automat ZONT Climatic V2
Купить Регулятор ZONT Climatic.V2 Код товара:ML00007105
Погодозависимый автоматический регулятор ZONT Climatic.V2 – современный энергоэффективный прибор, предназначенный для управления комплексной системой отопления и ГВС как одного здания, так и на нескольких объектах.
Состав системы отопления: 1 или 2 котла, контур ГВС с насосом рециркуляции и 3 отопительных контура (теплые полы, радиаторы, воздушное отопление и т.д.). При подключении блоков расширения количество отопительных контуров может быть увеличено до 15-ти.
2 дополнительных универсальных входа позволяют выбрать подключение:
датчика протечки с использованием реле для перекрытия крана,
датчика давления,
или контролировать запрос тепла от блока автоматики бассейна или вентиляции.
Контроль и управление осуществляются локально с панели ручного управления с цветным дисплеем или дистанционно через бесплатный веб-сервис и приложение ZONT.
