Редуктор давления воды на 3/4 обеспечивает стабильное давление в инженерных системах и в системе водоснабжения
Регулятор давления воды механический - это устройства, которые снижают и стабилизируют давление на входе из общественной водопроводной сети для частных пользователей, сохраняя его постоянным даже в случае возможных изменений.
Благодаря взаимодействию между силами, действующими на пружину, и давлением жидкости на мембрану, клапан понижающий давление воды регулируют открытие заслонки, чтобы создать перепад давления, который изменяется во времени, что гарантирует постоянное выходное давление.
Редуктор давления воды для чего используется?
При принятии решения о калибровке редуктора давления всегда полезно учитывать коэффициент редукции, то есть соотношение между давлением на входе и выходе компонента, например, при давлении на входе 15 бар и давлении на выходе 3 бар, получается передаточное число 5:1.
Это значение тесно связано со скоростью, которую принимает жидкость во время фазы снижения давления: чем выше коэффициент, тем выше скорость воды.
Чрезмерная скорость потока вызывает локальное понижение давления, которое позволяет достичь давления пара самой жидкости, что приводит к образованию микропузырьков пара внутри жидкости. Это явление называется кавитацией или образованием полостей.
Разрыв этих пузырьков вызывает колебания давления, заряженные энергией удара, что вместе с высокой скоростью воды в пространстве между сиденьем и заслонкой может привести к преждевременному выходу из строя внутренних компонентов понижателя давления воды.
Редукторы давления делятся на два типа:

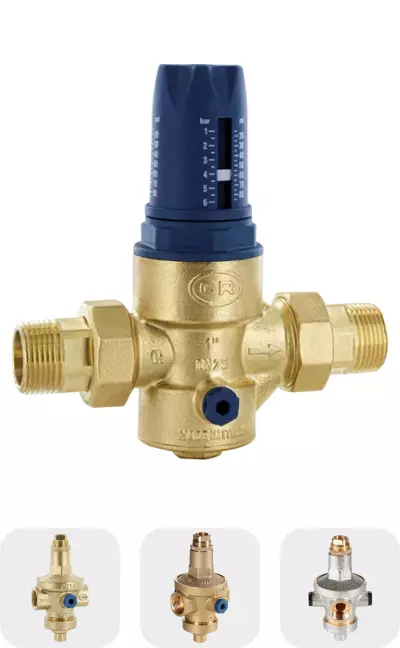

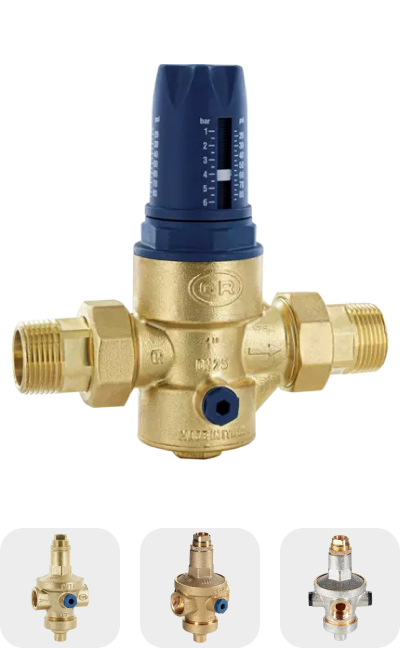

• редуктор давления воды мембранный

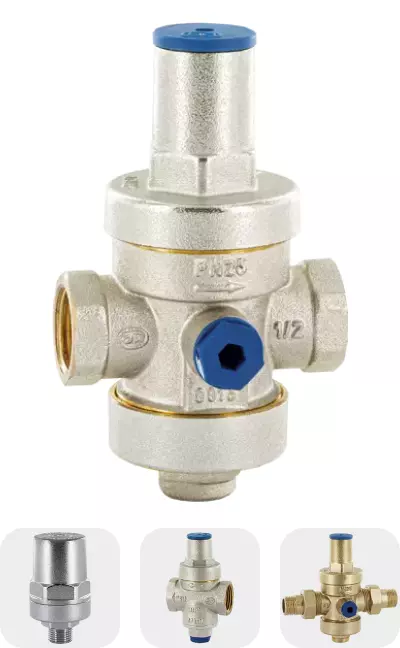

• поршневые редукторы давления
Рис.1. Мембранный редуктор
1.- Корпус
2.- Крышка корпуса
3.- Пробка корпуса
4.- Настроечная втулка
5.- фиксирующая гайка
6.- Верхняя часть штока
7.- Пружина
8.- Цилиндрическая часть штока
9.- Мембрана
10.- Распределительное кольцо
11.- Винт золотника с каналом
12.- Золотниковая прокладка
13.- Нижняя часть штока
14.- Уплотнительное кольцо
15.- Демпферная камера
Рис. 2. Поршневой редуктор
1.- Корпус
2.- Корпус пружинной камеры
3.- Крышка корпуса
4.- Шток
5.- Обойма золотника
6.- Малый поршень
7.- Уплотнительное кольцо малого поршня
8.- Большой поршень
9.- Уплотнительное кольцо
10.- Пружина
11.- Винт настройки
12.- Пробка пружинной камеры
13.- Пробка патрубка манометра
