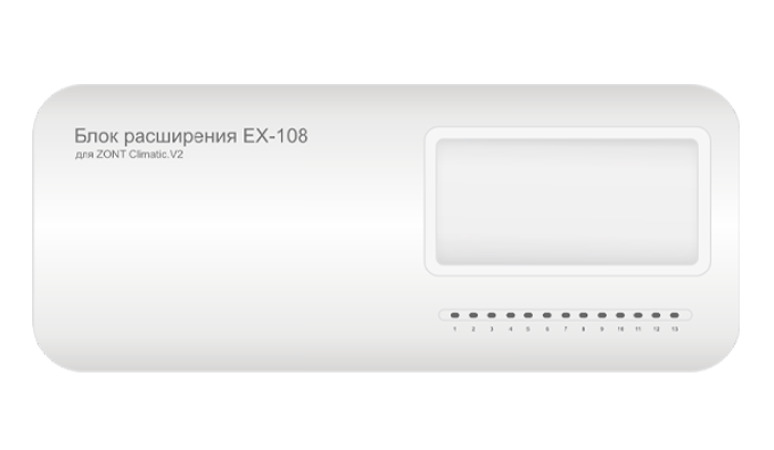

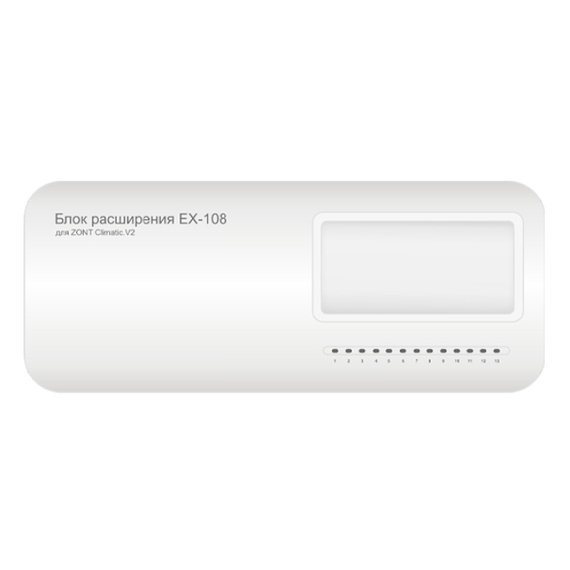

Блок расширения EX-108 для Climatic.V2
Аналоговые входы
3 входа для аналоговых датчиков температуры NTC 10:
входное напряжение 0-3,3 В;
дискретность измерения 12 бит;
погрешность 2 %;
подтяжка к цепи плюс 3,3 В через резистор 4,7 кОм.
Бренд
ZONT
Внутренние выходы питания
+5 В: макс. ток всех потребителей – не более 50мА.
+12 В: макс. ток всех потребителей – не более 200мА
Высота
33
см
Гарантия
24
месяцев
Глубина
30
см
Длина
10
см
Корпус
пластиковый, с креплением на плоскую поверхность или на DIN рейку
Максимально допустимая относительная влажность
85 %
Масса
0,8
кг
Материал
Пластиковый корпус
Назначение
Увеличение количества регулируемых контуров системы отопления
Назначение блока
Автоматический погодозависимый регулятор отопления и ГВС: управление 1–2 котлами (в т.ч. каскад), управление исполнительными устройствами контуров, насосами загрузки бойлера и рециркуляции ГВС; контроль протечки/давления; запуск котлов по запросу сторонне
Напряжение
Основное питание: 220 В, 50 Гц, диапазон 180…250 В.¶Резервное питание: аккумулятор LIR 14500, 3,7 В, 800 мА·ч.¶Потребляемая мощность: не более 25 Вт.
Область Покрытия
внутреннее использование (щит/котельная), DIN-рейка
Основное питание
номинальное напряжение: 220 В, 50 Гц переменного тока
диапазон рабочих напряжений: 180 В…250 В
Поддерживаемые интерфейсы
1-Wire: интерфейс подключения проводных цифровых датчиков температуры DS18S20
или DS18В20. Общее число подключаемых датчиков не более 10 шт;
RS-485: интерфейс обмена данными с Регулятором и с цифровыми устройствами ZONT:
радиомодулем МЛ-590, внешней панел
Применение
расширение входов/выходов универсальных контроллеров ZONT
Протокол связи Умного дома
Wi-Fi / GSM / Ethernet
Работает в системе Умный дом
ZONT (личный кабинет веб-сервиса + приложение)
Регулировка
Регулирование температуры теплоносителя по заданному значению, в т.ч. погодозависимо (ПЗА); ПИД-регулирование; работа по расписанию; защита от замерзания; функция «Лето»; для ГВС — «Антилегионелла»
Релейные выходы
Встроенные реле 220 В переменного тока – 9 шт. подключены к цепи основного питания БР и
предназначены для управления исполнительными устройствами отопительных контуров:
насосами и электроприводами смесительных кранов (трехходовых) и нормально закрытых
тер
Стандарты
ГОСТ IEC 60065-2013; ТР ТС 004/2011; ТР ТС 020/2011
Страна
Россия
Температурный режим эксплуатации
−10…+50 °C
Тип соединения
клеммное; монтаж на DIN-рейку
Тип соединения устройств
RS-485 (до 200 м), 1-Wire (до 10 датчиков DS18S20/DS18B20).¶Поддерживаемые цифровые протоколы котлов (через встраиваемую плату): OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami.
Управление
Локально — встроенная панель управления с цветным дисплеем; удалённо — веб-сервис ZONT и мобильное приложение ZONT (также упоминаются SMS).
Функции
2 котла (каскад/резерв); подключение котлов по цифровым интерфейсам (опция) или релейно; запуск по запросу сторонней автоматики; отображение состояния котлов; перекрытие протечки (при датчике); ПЗА/ПИД; расписание; антизамерзание; «Лето»; оповещения (push
Цвет
Белый
Ширина
33
см
Экосистема Умного дома
ZONT
Наименование румынское
Unitate de expansiune EX-108 pentru Climatic.V2
Купить Блок расширения EX-108 для Climatic.V2 Код товара:ML00007406
Блок расширения ZONT EX-108 применяется исключительно с автоматическим регулятором ZONT Climatic.V2 и предназначен для увеличения количества регулируемых контуров системы отопления.
Блок расширения при подключении к Регулятору добавляет к его базовой конфигурации еще 3 отопительных контура с возможностью управления работой насоса и электропривода смесительного крана в каждом. Максимальное количество подключаемых к одному Регулятору блоков расширения – 5 шт. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic.V2, может включать до 16 управляемых контуров.
Размещенные на корпусе индикаторы отражают фактическое состояние его релейных выходов (назначение каждого индикатора указано в технической документации).
Обмен данными блока с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
Прибор может монтироваться как на стену, так и в электротехнические шкафы на DIN-рейку.
Блок расширения при подключении к Регулятору добавляет к его базовой конфигурации еще 3 отопительных контура с возможностью управления работой насоса и электропривода смесительного крана в каждом. Максимальное количество подключаемых к одному Регулятору блоков расширения – 5 шт. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic.V2, может включать до 16 управляемых контуров.
Размещенные на корпусе индикаторы отражают фактическое состояние его релейных выходов (назначение каждого индикатора указано в технической документации).
Обмен данными блока с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
Прибор может монтироваться как на стену, так и в электротехнические шкафы на DIN-рейку.
