Блок расширения ZRE-66
Аналоговый вход 4-20 мА
2 шт.
Бренд
ZONT
Входы NTC
до 6 шт.
подключение датчиков NTC
Входы NTC
12 шт.
Высота
9,1
см
Выходы питания для внешних устройств
встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Гарантия
24
месяцев
Глубина
5,8
см
Длина
10,5
см
Класс защиты
IP20 по ГОСТ 14254-2015
Корпус
D6MG, пластиковый, с креплением на DIN-рейку
Максимально допустимая относительная влажность
85 %
Масса
0,7
кг
Материал
Пластиковый, на DIN рейку
Назначение
Расширения функциональных возможностей систем автоматизации отопления и охраны
Напряжение питания
220 В
Область Покрытия
внутреннее использование (щит/котельная), DIN-рейка
Основное питание
10-28 В от источника постоянного тока
Поддерживаемые интерфейсы
RS-485 (2 шт.): обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);
1-Wire (3 шт.): порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт. на порт)
Потребляемая мощность
ток потребления не более 0,7 А
Применение
Автоматизация и дистанционное управление системами отопления
Рабочий интервал окружающих температур
от -25 до +70 °С
Стандарты
ГОСТ IEC 60065-2013; ТР ТС 004/2011; ТР ТС 020/2011
Страна
Россия
Температурный режим эксплуатации
от -25 до +70 °С
Тип соединения
клеммное; монтаж на DIN-рейку
Универсальные входы/выходы
6 шт. (могут быть настроены как «открытый коллектор»)
Управляемые выходы
релейные 6 шт.
Номинальный ток коммутации 7А (при резистивной нагрузке)
Коммутируемое напряжение DC (макс) 30 ВКоммутируемое напряжение AC (пиковое) 240 ВМаксимальный ток коммутации – 3 А
Управляемые выходы
12 шт. релейные
2 шт. аналоговые 0-10В
Ширина
9,1
см
Наименование румынское
Unitate de expansiune ZRE-66
Купить Блок расширения ZRE-66 Код товара:ML00005145

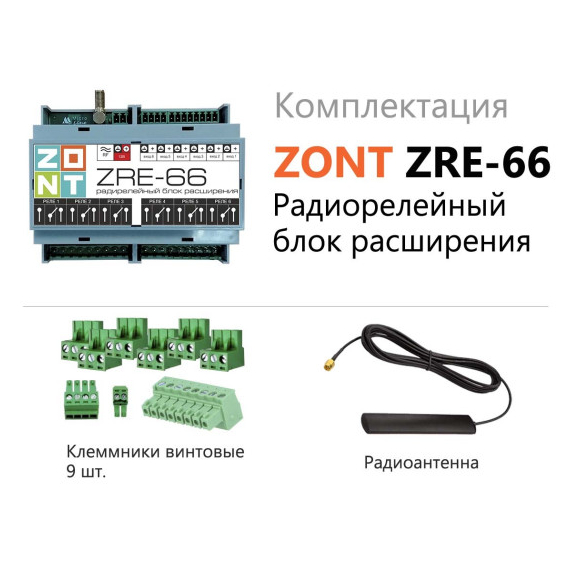

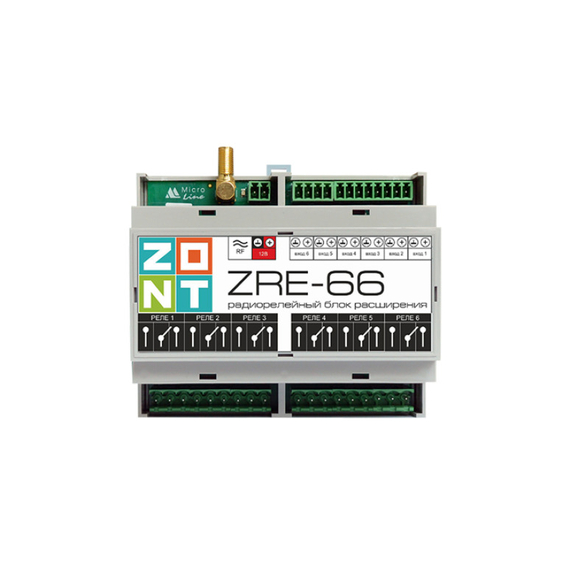

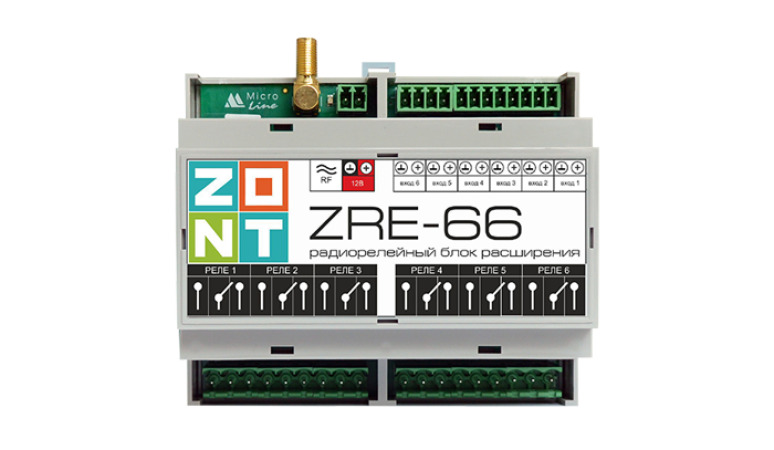

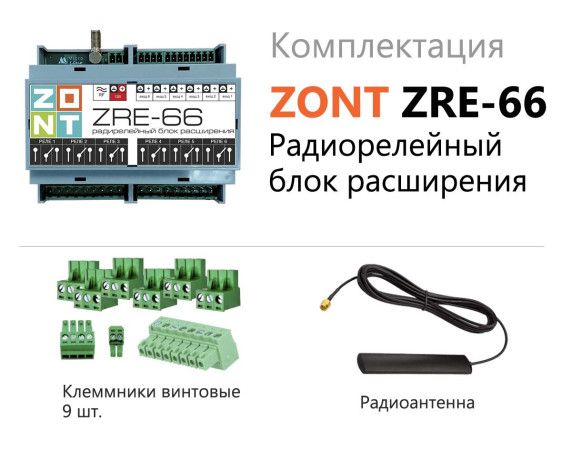

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров H5000+ PRO.V2, H2000+ PRO.V2, H1000+ PRO.V2, H1500+ PRO и H1500+ PRO.V2 применяется радиорелейный блок расширения ZONT ZRE-66.
Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
6 аналоговых входов
Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения.
6 релейных выходов
Радиорелейный блок расширения ZRE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
6 аналоговых входов
Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения.
6 релейных выходов
Радиорелейный блок расширения ZRE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
